Phasenwächter

SAFEONE DN3PW

Die Phasenwächter überwachen zuverlässig die Versorgungsspannung in dreiphasigen Netzen. Der SAFEONE DN3PW2 ist für sicherheitsgerichtete Anwendungen ausgelegt, während der SAFEONE DN3PW1 sich optimal für nicht-sicherheitsgerichtete Einsatzbereiche eignet.

Erstes Sicherheitsschaltgerät zur sicheren Phasenüberwachung

Einfache Diagnose und kompakter Schutz

Erkennung von Spannungsfehlern und Phasenstörungen

Zum SAFEONE DN3PW2

Zum SAFEONE DN3PW1

20250804_Produktbild_Phasenwächter_PW1_PW2

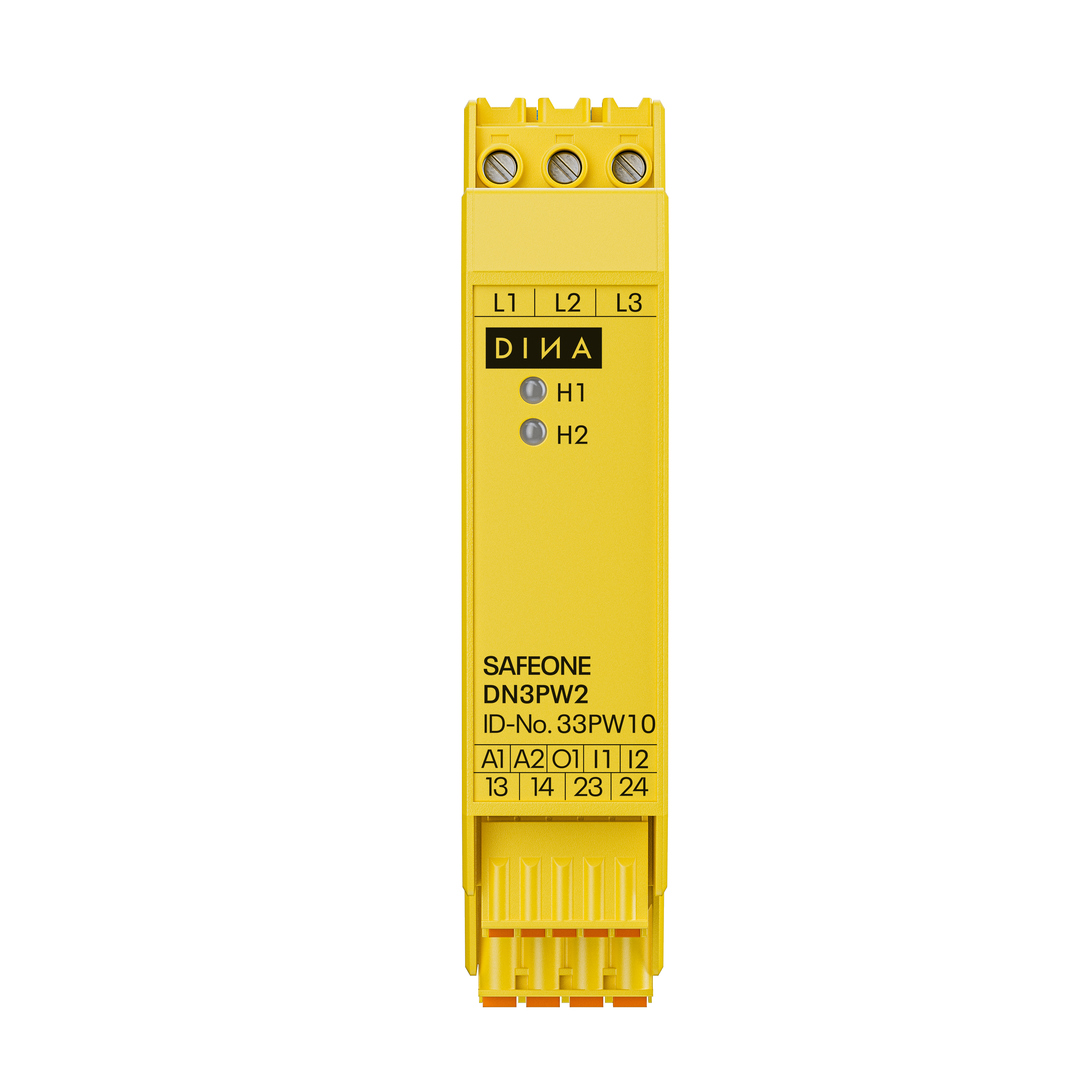

Sicherer Phasenwächter SAFEONE DN3PW2

Das Sicherheitsschaltgerät SAFEONE DN3PW2 überwacht die drei Phasen der Versorgungsspannung elektrischer Anlagen oder Anlagenteile auf Phasenlage und Spannungswerte. Das Gerät kann bei sicheren Anwendungen eingesetzt werden, bei denen ein Ausfall die Gefährdung von Personen oder die Beschädigung von Maschinen zur Folge haben kann.

PW2_Merkmal (2) Produktseite DN3PW1 Symbole 20250803_PW2_Merkmal_Meldeausgang PW2_Merkmal (5) 20250804_PW2_Merkmal_Referenzspannung PW2_Merkmal (4) 5-4 Breite 22,5mm PLd Merkmal SIL 2 Merkmal

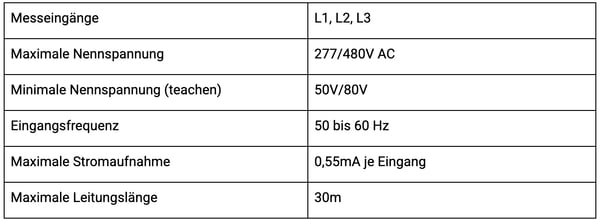

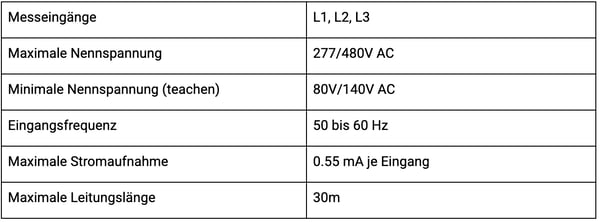

Messeingänge

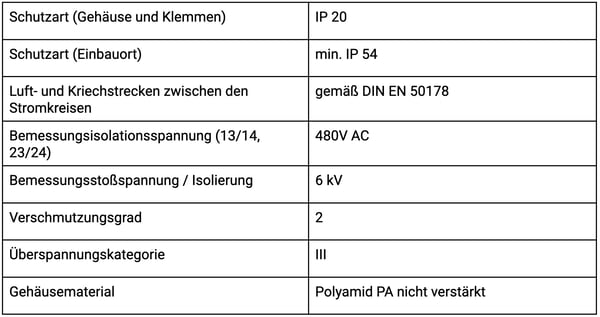

Allgemeine Daten

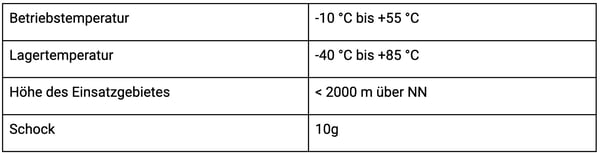

Umgebungsbedingungen

Weitere technische Daten finden Sie im Handbuch, das Sie unter Downloads herunterladen können.

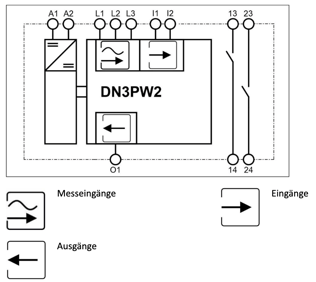

Blockschaltbild

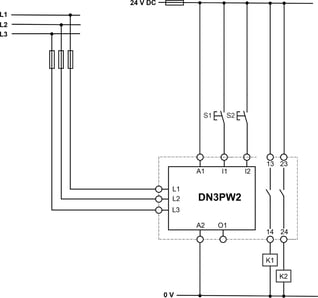

Applikationsbeispiel

S1= Schalter zur Deaktivierung der Überwachung

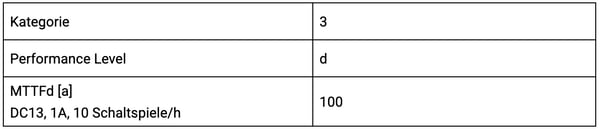

Sicherheitstechnische Kenngrößen nach DIN EN ISO 13849-1:2023-12

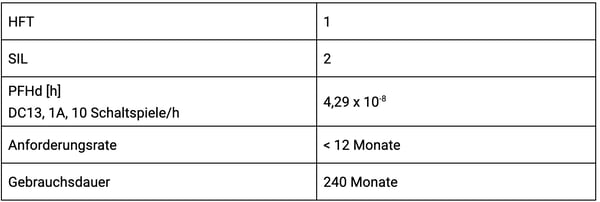

Sicherheitstechnische Kenngrößen nach EN ISO 61508-High Demand

Handbuch

EG-Konformitätserklärung

EG-Baumusterprüfbescheinigung

Anwendung

In Fertigungslinien mit Elektrohängebahnen (EHB) überwacht der sichere Phasenwächter gezielt Stromschienen. Wird eine Schiene abgeschaltet, erkennt das Gerät das und ermöglicht so das kontrollierte Stillsetzen einer Anlage.

Bei Antrieben, die Energie ins Netz zurückführen können (z. B. im Bremsbetrieb), stellt der sichere Phasenwächter sicher, dass nur dann eingespeist wird, wenn die Versorgungsspannung korrekt, vollständig und stabil ist.

Ihre Vorteile auf einen Blick.

Einzigartig am Markt

Der SAFEONE DN3PW2 ist das erste serienreife, separate Sicherheitsschaltgerät für die sichere Phasenüberwachung.

Einfache Diagnose und kompakter Schutz

Das Gerät ermöglicht eine einfache Diagnose über LED-Anzeigen und bietet kompakten Schutz vor den Folgen von Netzstörungen.

Erkennung von Phasenschwankungen

Der SAFEONE DN3PW2 erkennt die wichtigsten Phasenfehler wie Phasenausfall, Phasenlage sowie Unter- und Überspannung.

Einstellbare Reaktionszeit

Die Reaktionszeit des Phasenwächters kann individuell eingestellt werden.

Anpassungsfähig an jede Netzsituation

Die Referenzspannung lässt sich flexibel an jede Netzsituation anpassen: Teachen für Netze mit starken Spannungsschwankungen oder 400V fix für stabile Netze.

Muster anfordern

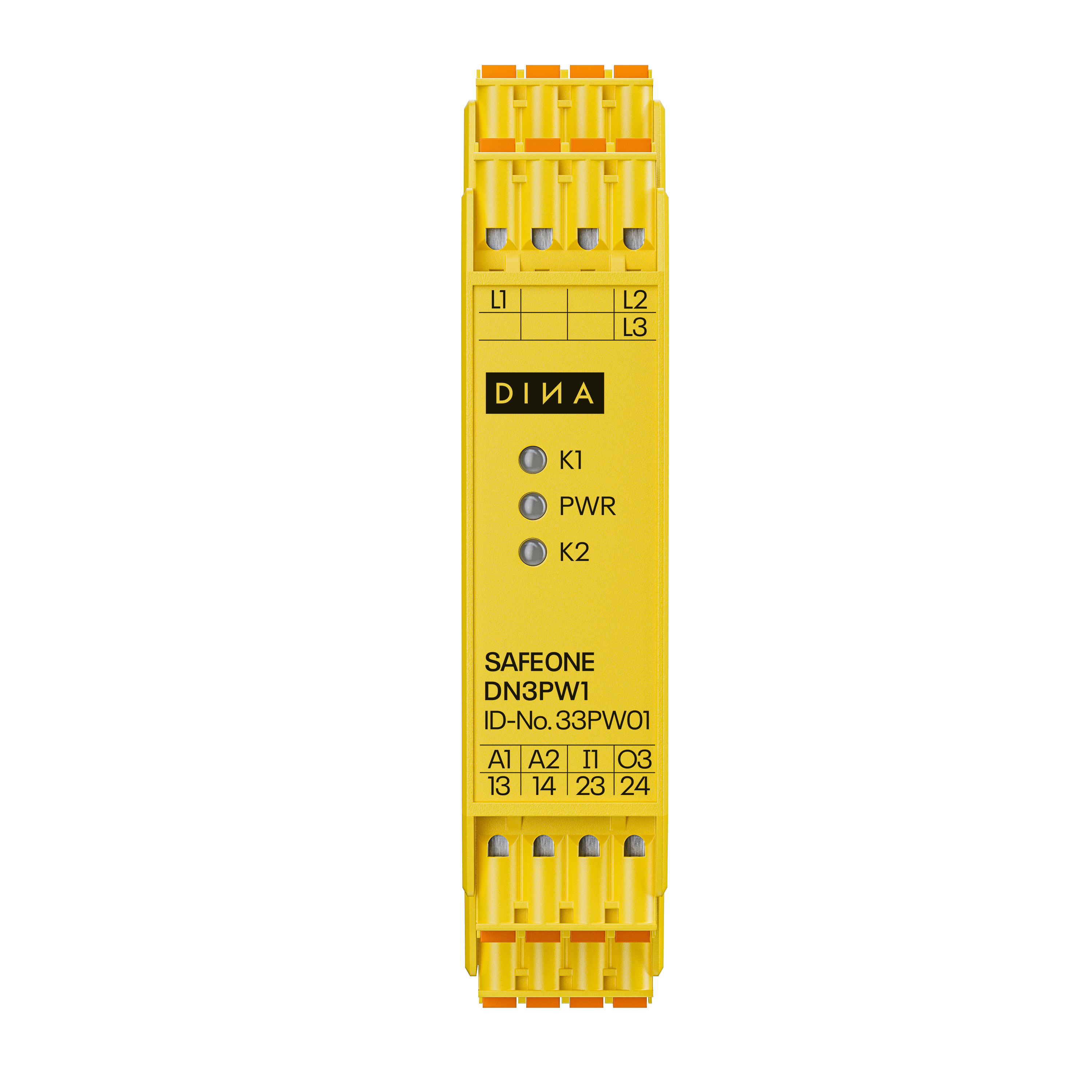

Phasenwächter SAFEONE DN3PW1

Der SAFEONE DN3PW1 überwacht die drei Phasen der Versorgungsspannung elektrischer Anlagen oder Anlagenteile auf Phasenlage und Spannungswerte. Im Fehlerfall reagiert er innerhalb von mindestens zehn Millisekunden. Das Schaltgerät ist nicht für sicherheitsgerichtete Einsatzbereiche vorgesehen.

PW2_Merkmal (2) Produktseite DN3PW1 Symbole 3-Nov-24-2022-10-50-56-8953-AM 5-4 Breite 22,5mm

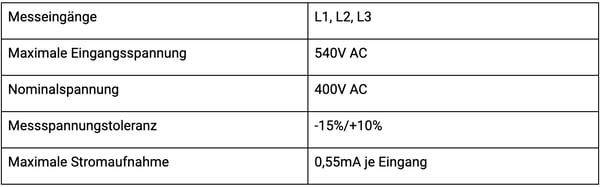

Messeingänge

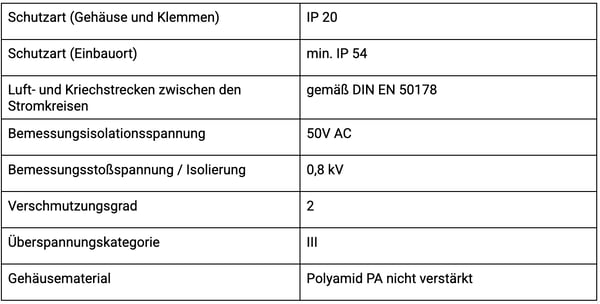

Allgemeine Daten

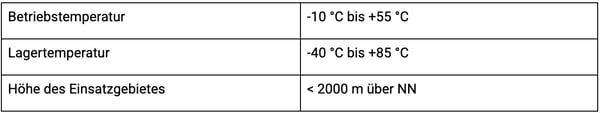

Umgebungsbedingungen

Weitere technische Daten finden Sie im Handbuch, das Sie unter Downloads herunterladen können.

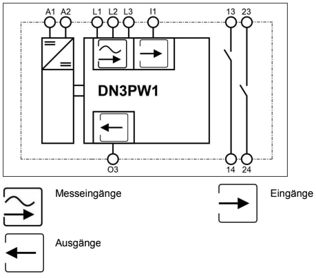

Blockschaltbild

Applikationsbeispiel

S1= Schalter zur Deaktivierung der Überwachung

Kontaktlebensdauer

Elektrische Lebensdauer der Ausgangskontakte gemäß DIN EN 60947-5-1/ Anhang C.3

Bildschirmfoto 2022-10-14 um 15.57.36

Handbuch

EG-Konformitätserklärung

EPLAN-Makros

Sistema-Bibliothek

DINA STEP-Module

Anwendung

Bei Maschinen, die unter instabilen Netzbedingungen betrieben werden, überwacht der Phasenwächter die Versorgungsspannung. Droht ein Netzausfall, erkennt das Gerät dies blitzschnell und ermöglicht es, Bewegungen rechtzeitig zu stoppen oder zurückzufahren – bevor Werkstücke, Werkzeuge oder Anlagenteile beschädigt werden.
