Sichere
Kleinsteuerung
SAFELINE VARIO

Sie benötigen eine ganzheitliche Sicherheitslösung mit einer Vielzahl von Eingängen, um Sicherheitsfunktionen wie Not-Halt, Lichtgitter und Schutztüren zu überwachen? Dann haben wir die perfekte Lösung für Sie: SAFELINE VARIO ist die sichere Kleinsteuerung aus dem Hause DINA, die alles maximal sicher bis Performance Level e bzw. SIL 3 überwacht.

Mit der sicheren Überwachung von bis zu 30 Achsen bietet die SPS Sicherheitssteuerung eine Vielzahl von Anwendungsmöglichkeiten für Großmaschinen aller Art. Voll erweiterbar auf bis zu 15 Erweiterungsmodule für funktionale Sicherheitsanwendungen, ist die sichere Kleinsteuerung die ideale Lösung für alle Sicherheitsfragen. Egal ob Stillstands-, Positions-, Richtungs-, Brems- oder vor allem Drehzahlüberwachung, SAFELINE VARIO beherrscht alles.

Zu jedem Kauf gehört eine kostenfreie, grafische Parametrier-Software, mit der Sie spielend einfach Ihre Safety-Anwendungen verwalten können. SAFELINE VARIO ist dabei kompatibel mit den Steuerungen und Sicherheitssystemen der gängigsten Hersteller.



SAFELINE VARIO anfragen





SAFELINE-VARIO-09-24

Maschinensicherheit. Ohne Kompromisse.

SAFELINE VARIO ist die vielseitigste und gleichzeitig kompakteste SPS Sicherheitssteuerung, die es momentan auf dem Markt gibt. Mit nur 45/67,5 mm Breite (Zentralmodul) ist die Vielzahl der Anwendungen auf so wenig Platz einzigartig.
Das Modul ist erhältlich in verschiedenen Varianten, unter anderem mit integrierter Drehzahlüberwachung und modernster Vergleicherfunktion.

Ein weiterer Vorteil im Vergleich zu herkömmlichen Sicherheitslösungen ist die Unabhängigkeit, die wir Ihnen bieten. SAFELINE VARIO kann mit allen gängigen Maschinensteuerungen und Sicherheitskomponenten verbunden werden, völlig unabhängig vom Anbieter. Wir fesseln Sie in keinem System, sondern machen das möglich, was Sie benötigen.

Eigenschaften

bis zu 30 AchsenSchaltleistungPLeSIL3erweiterbar um bis zu 15 ModuleBetriebsspannungDrehzahl-1Konnektivität

Safety Features

SOS16-317-1SLP19-120-1SMT22-221-1

Auswertung

2-Oct-13-2022-11-59-38-84-AM

Feldbus Anbindungen

3-Oct-13-2022-12-00-11-81-PM



Elektrische Anforderungen

Modul ZMV ZMVK

Betriebsspannung an A1, A2

24V DC, -15% + 10%

24V DC, -15% + 10%

Eingangsstrom über A1

≤ 4A / interne Sicherung: 6A

≤ 4A / interne Sicherung: 6A

Leistungsaufnahme in W

2,9

7,7

Gewicht in g

350

570

Modul

ZMVA ZMVD

Betriebsspannung an A1, A2

24V DC, -15% + 10%

24V DC, -15% + 10%

Eingangsstrom über A1

≤ 4A / interne Sicherung: 6A

≤ 4A / interne Sicherung: 6A

Leistungsaufnahme in W



3,0  3,0

Gewicht in g

450 450



Halbleiterausgänge

Modul ZMV, ZMVK, ZMVD ZMV, ZMVK, ZMVD

Ausgänge PL

IO1-IO4 PLe

O1–O6 PLe

Ausgangsart

Bildschirmfoto 2022-10-05 um 09.50.35 Bildschirmfoto 2022-10-05 um 09.50.35

Schalt- und Dauerstrom             Ω/ L

0,1A

1A

Summe Schalt-, Dauerstrom Ω/ L

0,4A

3A

Minimaler Schaltstrom            Ω/ L

1mA

1mA



Kontaktausgänge

Modul ZMV, ZMVD ZMVK

Ausgänge

K1, K2

K3 - K6

Ausgangsausführung P erformance level: e

Bildschirmfoto 2022-10-05 um 09.57.00 Bildschirmfoto 2022-10-05 um 09.57.00

Minimaler Schaltstrom

10mA

10mA

Schaltvermögen nach DIN EN 60947-4-1/ EN 60947-5-1

DC13: 24 V / 2 A

AC15: 250 V / 3 A

DC1: 24 V / 6 A

DC13: 24 V / 4 A / 0,1 Hz

Summe der Schalt- und Dauerströme

K1, K2: ≤ 6A

K3, K4: ≤ 6A, K5, K6: ≤ 6A

Lebensdauer bei DC13: 24V/ 1A

1,5 x 10^5

1 x 10^5

Lebensdauer bei DC13: 24V/ 4A

10^4

4 x 10^4

Lebensdauer bei DC13: 24V/ 1A

1,5 x 10^5

1 x 10^5

Mechanische Lebensdauer

> 50x10^6

> 10^7

Maximale Schaltspiele bei DC13: 4A

360 Zyklen/h

360 Zyklen/h

Maximale Schaltspiele bei AC15: 3A

360 Zyklen/h

-

Kontaktabsicherung

6A träge

6A träge

Kurzschlussfestigkeit:

200A/BG

800A/6A gG

1000A SCPD

6A

Bemessungsisolations spannung

250V AC

-

Stoßspannungsfestigkeit Verschmutzungsgrad 2 Umgebung

4KV

-

Ansprech- / Rückfallzeit typisch

15ms/ 5 ms

10ms/ 3ms



Umgebungsbedingungen

Betriebstemperatur

-10°C bis +55°C

Lagertemperatur

-40°C bis +85°C

Vibration (in 3 Ebenen)

sin 10 bis 55 Hz, 0,35 mm (0.014 in),
10 Zyklen, 1 Oktave/min.

Schockfestigkeit der Ausgangsrelais (in 3 Ebenen)

≤5 g, 11 ms

Anschlussquerschnitt

0,25 - 2,5mm2 mit Aderendhülsen

Klemmen

Federkraftklemmen, steckbar

Anschlussdraht

Nur 60/75°C Kupfer

Gehäusematerial

Polyamid PA nicht verstärkt

Schutzarten

Gehäuse und Klemmen: IP20, Einbauort: minimal IP 54

Spannung an den Eingängen bei Schaltmatten

Schaltmatte aktiviert: 24 V
Schaltmatte nominal: 11,5 V
Schaltmatte unbedämpft: 9,5 bis 14 V

Reaktionszeit bei Schaltmatten

< 25ms

Spannung an den Eingängen

24V DC –15%, + 10%, ≤10% Restwelligkeit

Stromaufnahme der Eingänge

Maximal 4,0mA

Eingangsspannung Klemme P bei -DSV, -
DRV, -BIV, -SIV, -IOV, -NIV

24 V DC (-15/+10%)

Eingangsstrom an der Klemme P bei DSV, DRV, SIV, IOV und NIV

 < 4 A

Eingangsfrequenz an I9 – I12 am Zentralmodul

≤ 500Hz über 2 Sensoren z. B. Näherungsschalter

Eingangsfrequenz an I9 – I16 am Zentralmodul

≤ 50KHz bei HTL-Signalen über inkrementelles Messsystem

Eingangsfrequenz bei DNSL-DSV

≤ 500KHz Sinus/ Kosinus 1Vss oder TTL Signale

Eingangsfrequenz bei DNSL-DRV

≤ 1200Hz Sinus/ Kosinus 1 bis 10Vss

Eingangsfrequenz bei DNSL-DRV

≤ 1200Hz Sinus/ Kosinus 1 bis 10Vss

Genauigkeit der analogen Eingänge

±3% vom Endwert über den Temperaturbereich -10 bis +60°C

Eingangsimpedanz der analogen Eingänge

Bei 4-20mA ca. 500Ω, bei 0-10V > 5KΩ

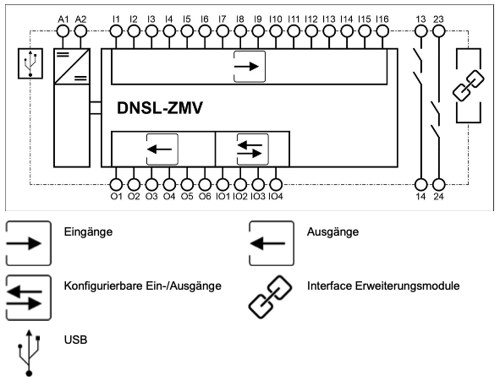

Blockschaltbild ZMV

Bildschirmfoto 2022-10-05 um 09.33.29

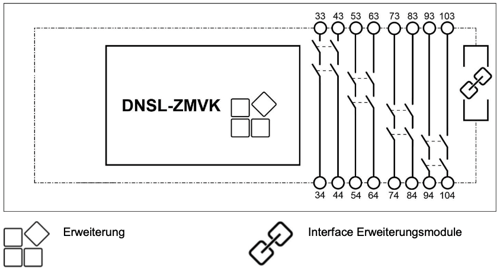

Blockschaltbild ZMVK (Erweiterung)

Bildschirmfoto 2022-10-05 um 09.35.08

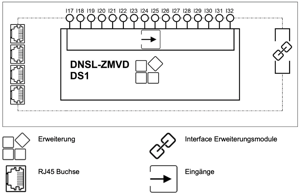

Blockschaltbild ZMVD (Erweiterung DS1)

Bildschirmfoto 2022-10-05 um 09.37.45

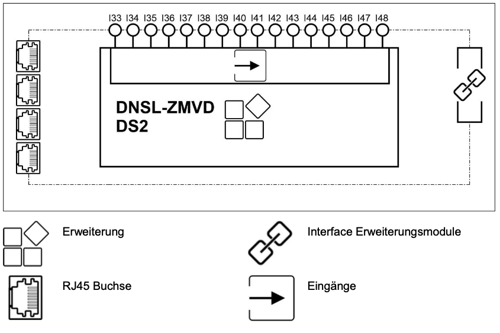

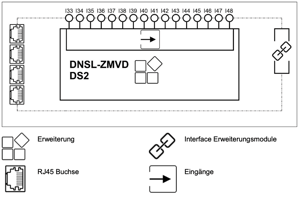

Blockschaltbild ZMVD (Erweiterung DS2)

Bildschirmfoto 2022-10-05 um 09.38.56

Sicherheitstechnische Kenngrößen nach DIN EN ISO 13849-1

Modul

MTTFd [a]

Kat./PL

PFHd

DNSL-ZMV

98

4/e

2,4 x 10-8

DNSL-ZMVK

37

4/e

7,7 x 10-8

DNSL-ZMVD

DNSL-ZMVD2

92

86

4/e

4/e

2,7 x 10-8

3,0 x 10-8



Kontaktlebensdauer

Elektrische Kontaktlebensdauer der Ausgangskontakte gemäß DIN EN 60947-5-1 An- hang C.3

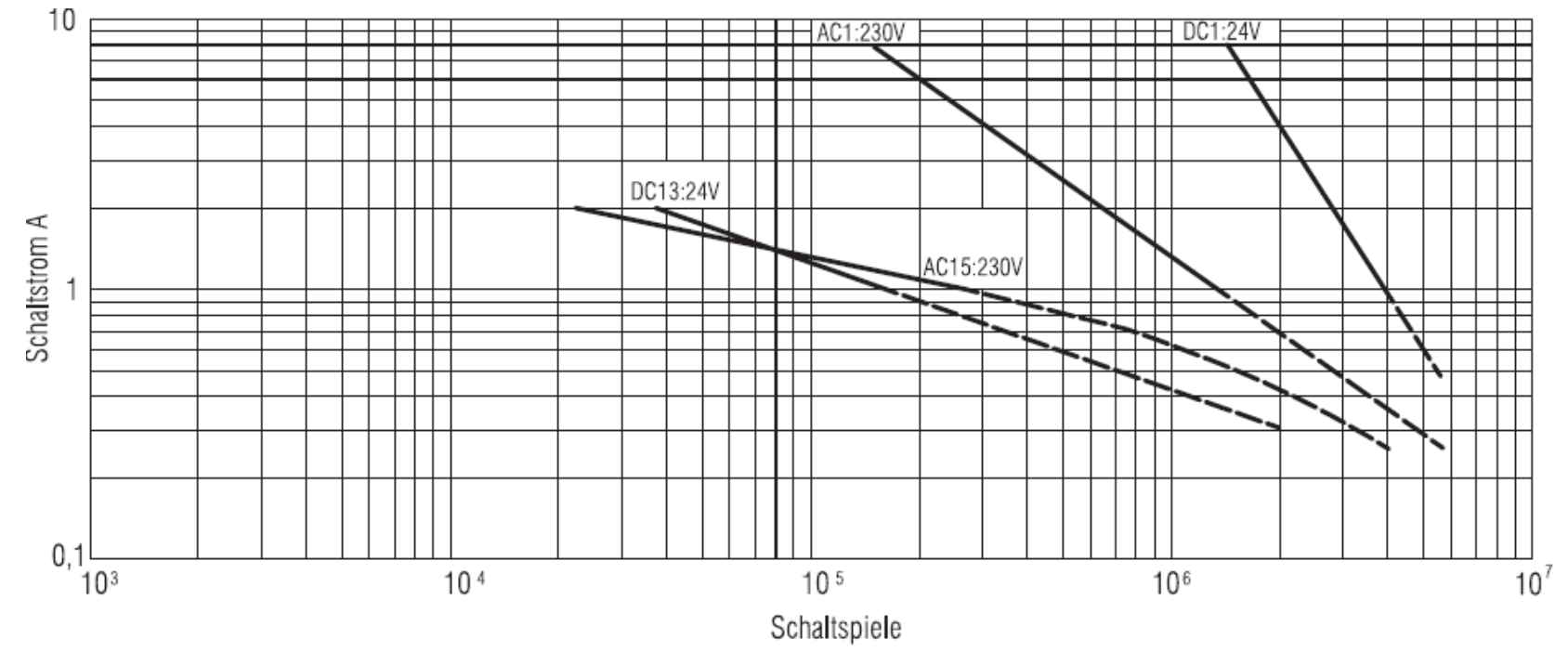

DNSL-ZMV, -ZMVK, ZMVD K1 und K2Bildschirmfoto 2022-10-04 um 13.22.27

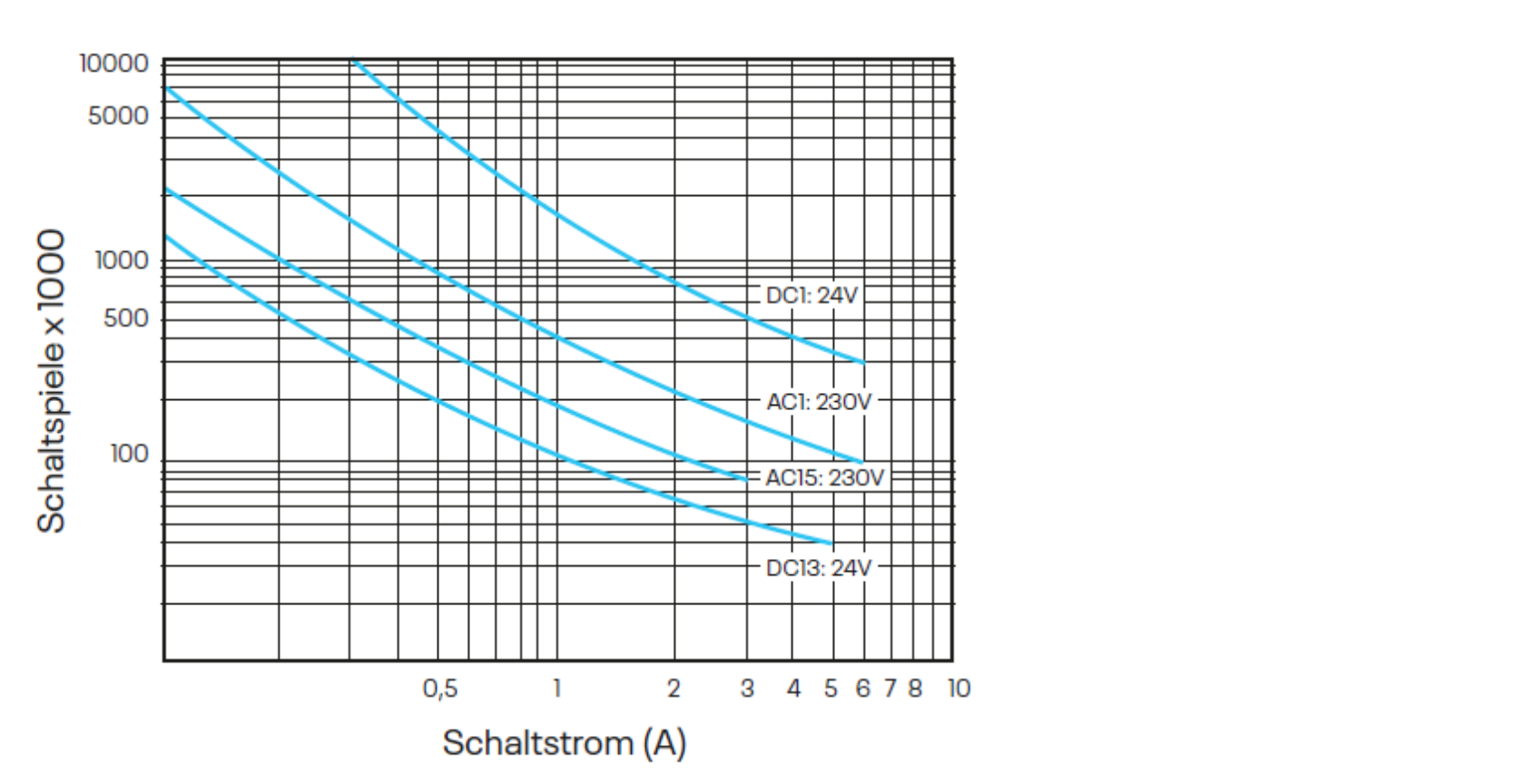

DNSL-ZMVK K3 bis K6Bildschirmfoto 2022-10-04 um 13.24.28

  • DNSL-DSV: Antriebsüberwachung für 2 Antriebe mit Inkrementalgebern
    (8 sichere Eingänge, 5 sichere Ausgänge)

  • DNSL-DRV: Antriebsüberwachung für 2 Antriebe mit Resolvern
    (8 sichere Eingänge, 5 sichere Ausgänge)

  • DNSL-SIV: Antriebsüberwachung für 2 Antriebe mit SSI Absolutwertgebern
    (8 sichere Eingänge, 5 sichere Ausgänge)

  • DNSL-IOV: In-Out-Modul
    (8 sichere Eingänge, 7 sichere Ausgänge)

  • DNSL-INV: Eingangsmodul (16 sichere Eingänge)

  • DNSL-RMV: Relaismodul (2 Ausgänge mit je 2 sicheren Kontakten)

  • DNSL-FBV: diverse Feldbusanbindungen

  • DNSL-NIV: Netzwerkmodul & DNSL-CMV: Kaskademodul ermöglichen einen dezentralen Aufbau
