Not-Halt- & Zeitrelais SAFEONE DNSR

Das Not-Halt-Relais wird individuell zu Ihrer Anwendung konfiguriert und kann mit unverzögerten, rückfallverzögerten bzw. anzugverzögerten Kontaktausgängen geliefert werden.

Variantenabhängig kann die Zeitverzögerung auch direkt am Gerät eingestellt werden. Für noch mehr Flexibilität.

Unverzögerte Kontaktausgänge
Rückfallverzögerte Kontaktausgänge
Anzugsverzögerte Kontaktausgänge
Zeitverzögerung am Gerät einstellbar



Produkt anfragen

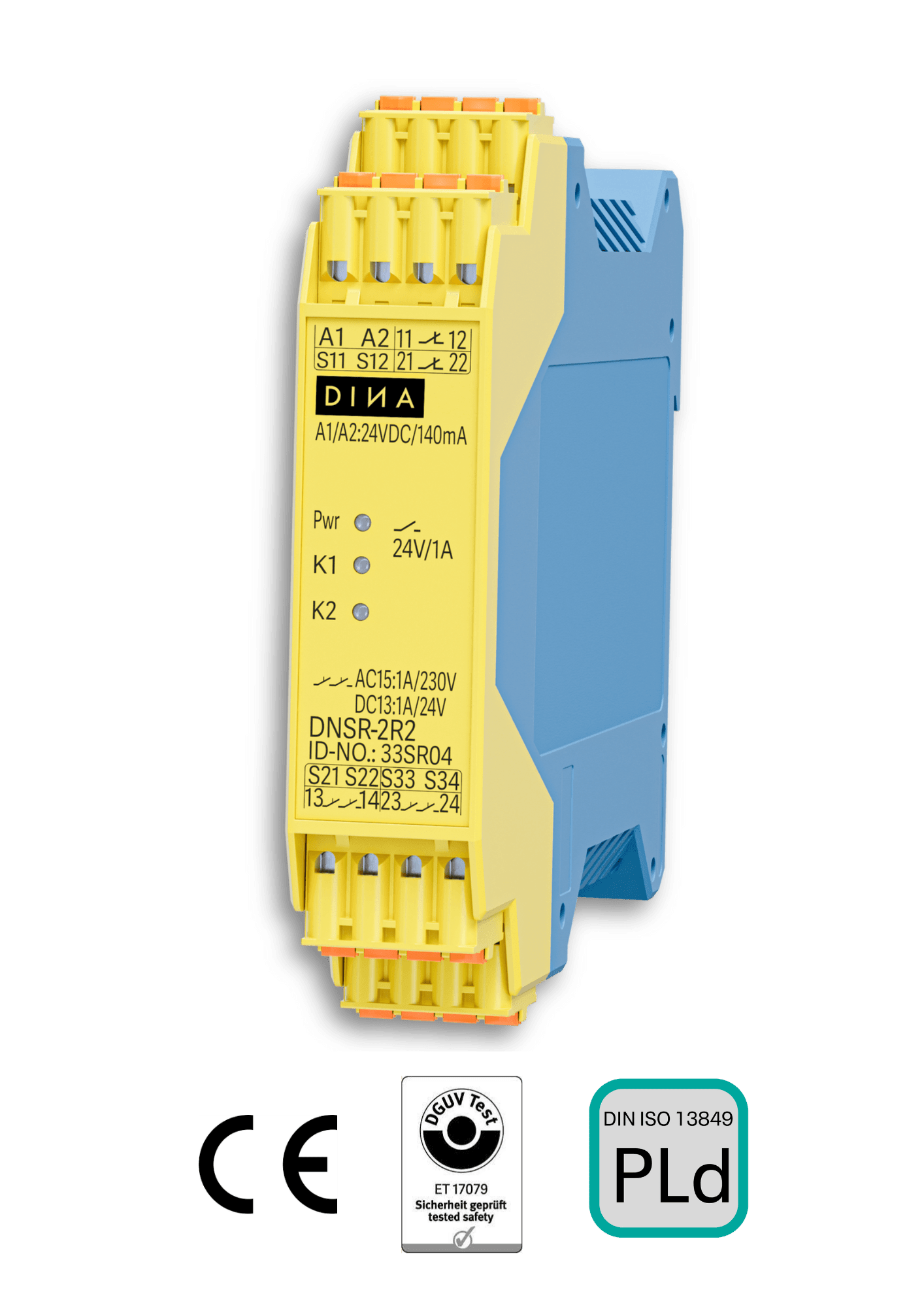

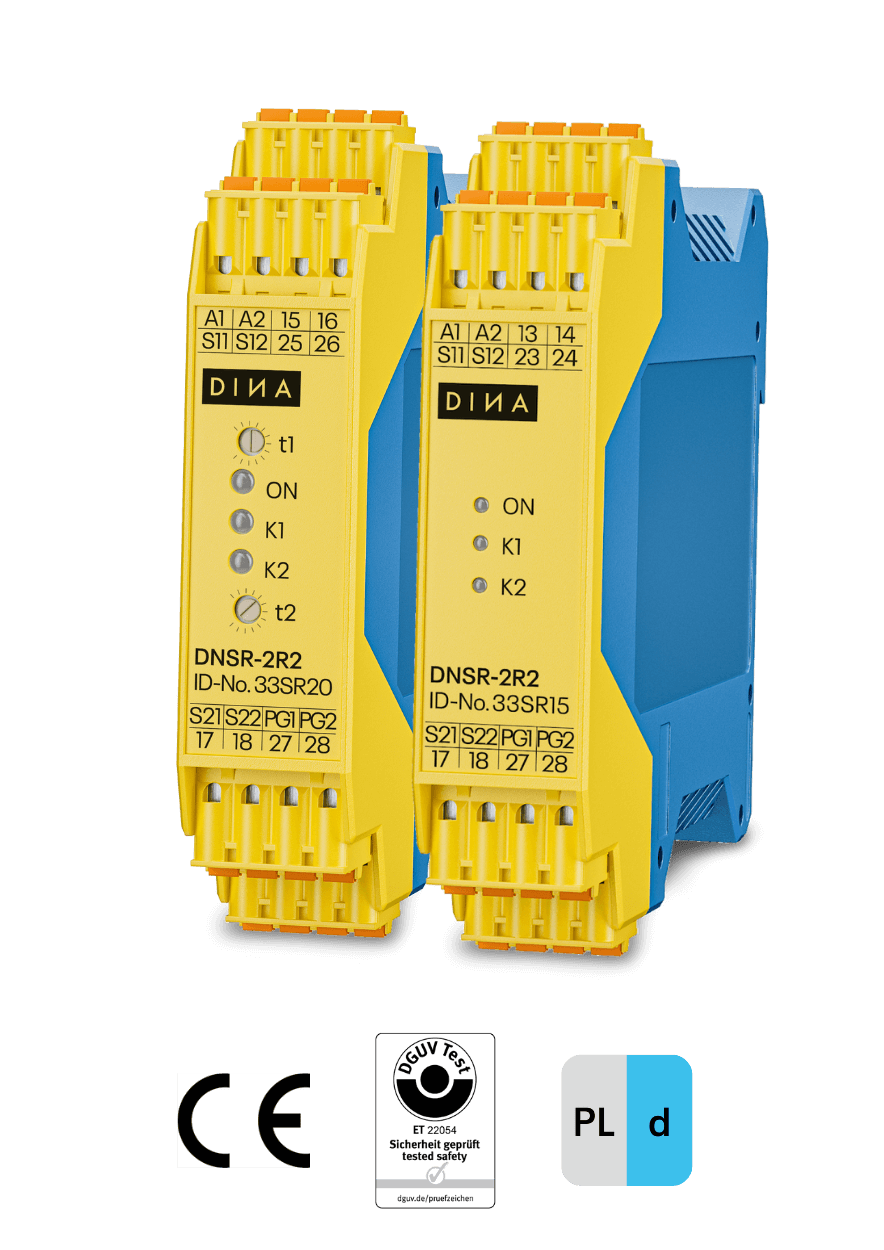

DNSR-2R2 Not-Halt- & Zeitrelais mit Zertizierung

Nothalt- & Zeitrelais so einfach und sicher wie nie.

Das Not-Halt-Relais wird individuell zu Ihrer Anwendung konfiguriert und kann mit unverzögerten, rückfallverzögerten bzw. anzugverzögerten Kontaktausgängen geliefert werden. Variantenabhängig kann die Verzögerung auch direkt am Gerät eingestellt werden. Für noch mehr Flexibilität.

1-Nov-24-2022-10-56-29-5799-AM 3 Breite 22,5mm 4-2



Allgemeine Daten

Verschmutzungsgrad 2
Überspannungskategorie III
Stromaufnahme bei 24V 40mA in Ruhestellung 70mA in Wirkstellung
Schutzart (Gehäuse und Klemmen) IP20
Schutzart (Einbauort) min. IP 54
Leistungsaufnahme an A1/A2 1,6W
Gehäusematerial Polyamid PA nicht verstärkt
Betriebsspannung Ub 24V DC (±10%)
Bemessungsstoßspannung/ Isolierung 4 kV
Bemessungsisolationsspannung 13/14, 47/48 - 250V AC 24, 34 - 30V AC
Klemmen Schraubklemmen
Leiterquerschnitt 0,25 - 1,5 mm^2
Leiterquerschnitt AWG AWG 24…16
Leiterart Flexibel mit Aderendhülse
Abisolierlänge 8mm
Anzugsdrehmoment min/max 0,5Nm/0,6Nm



Eingangsdaten

Spannungsausgänge S11, S22
Spannung 15V DC ± 0.5V



Ausgänge

Spannungsausgänge S11, S22
Spannung 15V DC ± 0.5V



Kontaktausgänge 13/14, 47/48 24,34
Kontaktmaterial AgNi -
minimaler Schaltstrom 10mA 3mA
maximaler Schaltstrom *konstruktionsbedingte Limitierung 6A* 1A 0,5mA
Schaltvermögen nach IEC60947-5-1 DC13: 2A/24V DC13 bei 0,1 Hz: 4A/24V AC15: 3A/250V -
Mechanische Lebensdauer ≥ 10^7 Schaltspiele ≥ 5 x 10^7 Schaltspiele
Kontaktabsicherung 5 A gL/gG 5 A gL/gG
Ansprech-/ Rückfallzeit typisch 10 ms / 6 ms 10 ms / 6 ms



Umgebungsbedingungen

Betriebstemperatur -10 °C bis +60 °C
Lagertemperatur -40 °C bis +85 °C
Höhe des Einsatzgebietes < 2000m über NN
Schockfestigkeit 15g, alle 3 Achsen

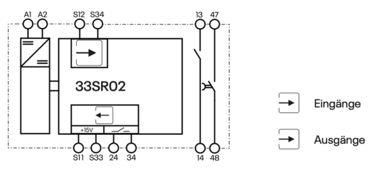

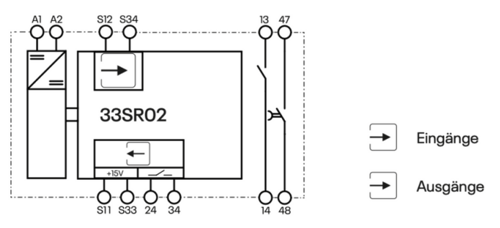

Blockschaltbild

Bildschirmfoto 2022-10-07 um 16.58.38



Sicherheitstechnische Kenngrößen nach DIN ISO 13849-1

Stopp-Kategorie nach IEC 60204 1
Kategorie nach DIN ISO 13849 3
Performance Level d
PMTTFd [a] 98
PFHd 4,3E-08
Gebrauchsdauer 240 Monate

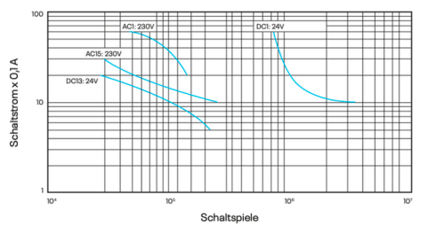

Kontaktlebensdauer

Bildschirmfoto 2022-10-07 um 16.54.12



Kompatibilität

  • Energietrennung von Antrieben
  • Entriegelung von Schutz
  • Kann in Sicherheitskreisen nach VDE0113, Teil 1 eingesetzt werden mit maximal Kategorie 3 / PLd nach ISO 13849-1

Branchen

  • Holzbearbeitung
  • Metallverarbeitung
  • Baumaschinen
  • Spindeln
  • Zentrifugen
  • u.v.a.m.

Ihre Vorteile auf einen Blick.

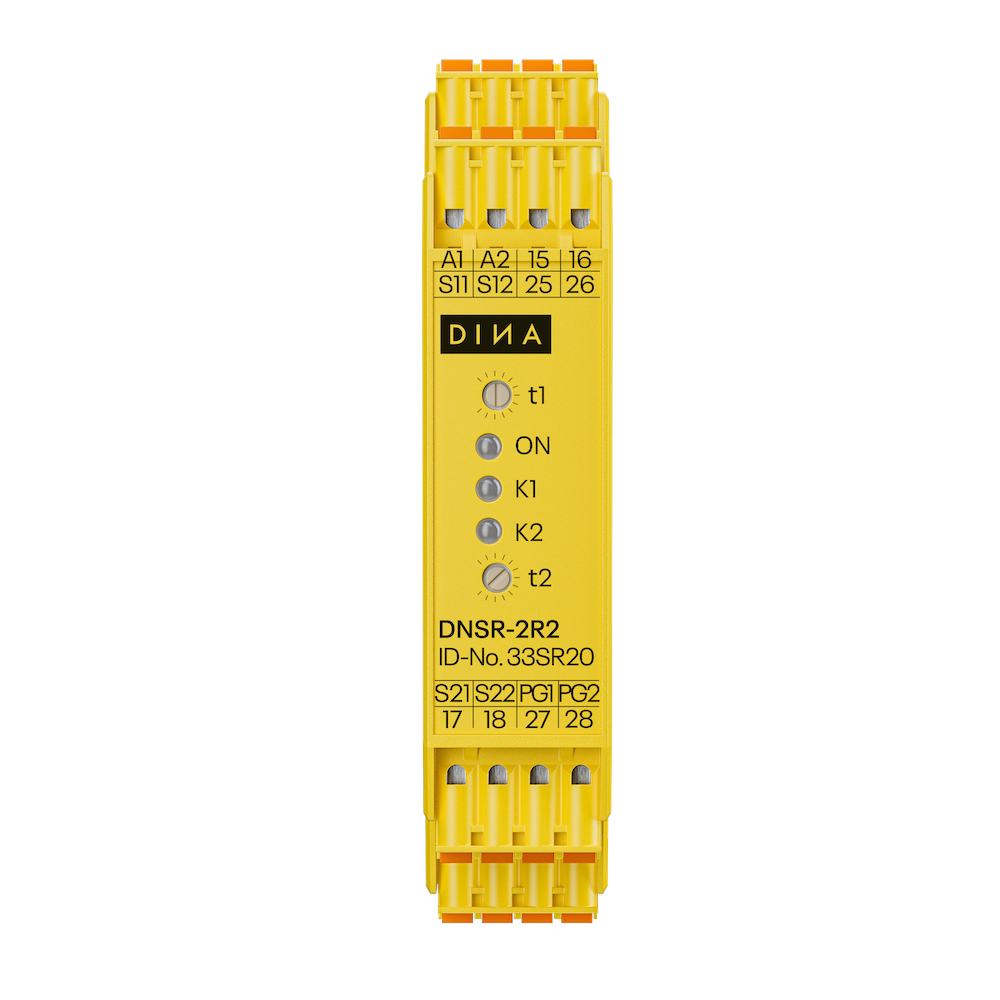

DNSR-2R2 SAFEONE Reihe

2 Steuerkreise mit je einem einkanaligen und einem zweikanaligen Kontakt.

2 Klemmen zur Zeiteinstellungsfreigabe, sofern die zweikanaligen Kontakte über Potentiometer einstellbar sind.

Wahlweise unverzögerte, Rückfallverzögerte, oder anzugsverzögerte Kontakte
Individuelle Zeiteinstellungen werden ab Werk kundenspezifisch parametriert. Optional können die Verzögerungszeiten der sicheren Kontakte jeweils über ein Potenziometer eingestellt werden.

Alle Kontakte sind als NO ausgeführt. Die einkanaligen Kontakte können durch Umparametrierung elektrisch als NC ausgeführt werden.

Die Anschlussplane ist seitlich am Gerät angebracht.

Die steckbaren Klemmen sind vertauschsicher.

Ein- und Ausgänge werden auf Plausibilität geprüft.

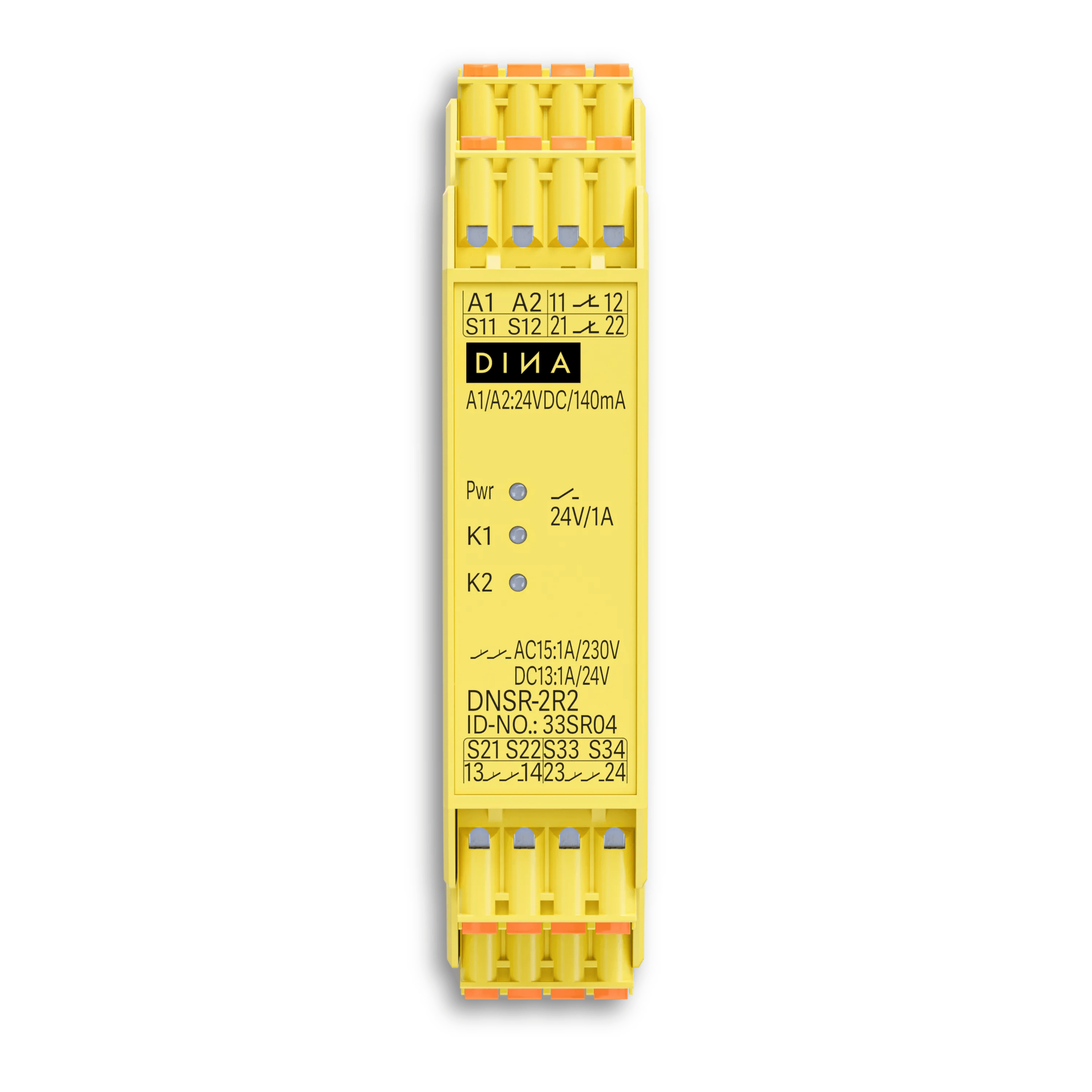

2021_DINA_DNSR-2R2-33SR04-front_transparenter Hintergrund Schatten Not-Halt-Relais

Dieses Produkt anfragen.


Haben Sie Interesse? Dann setzen wir uns gerne mit Ihnen in Verbindung.

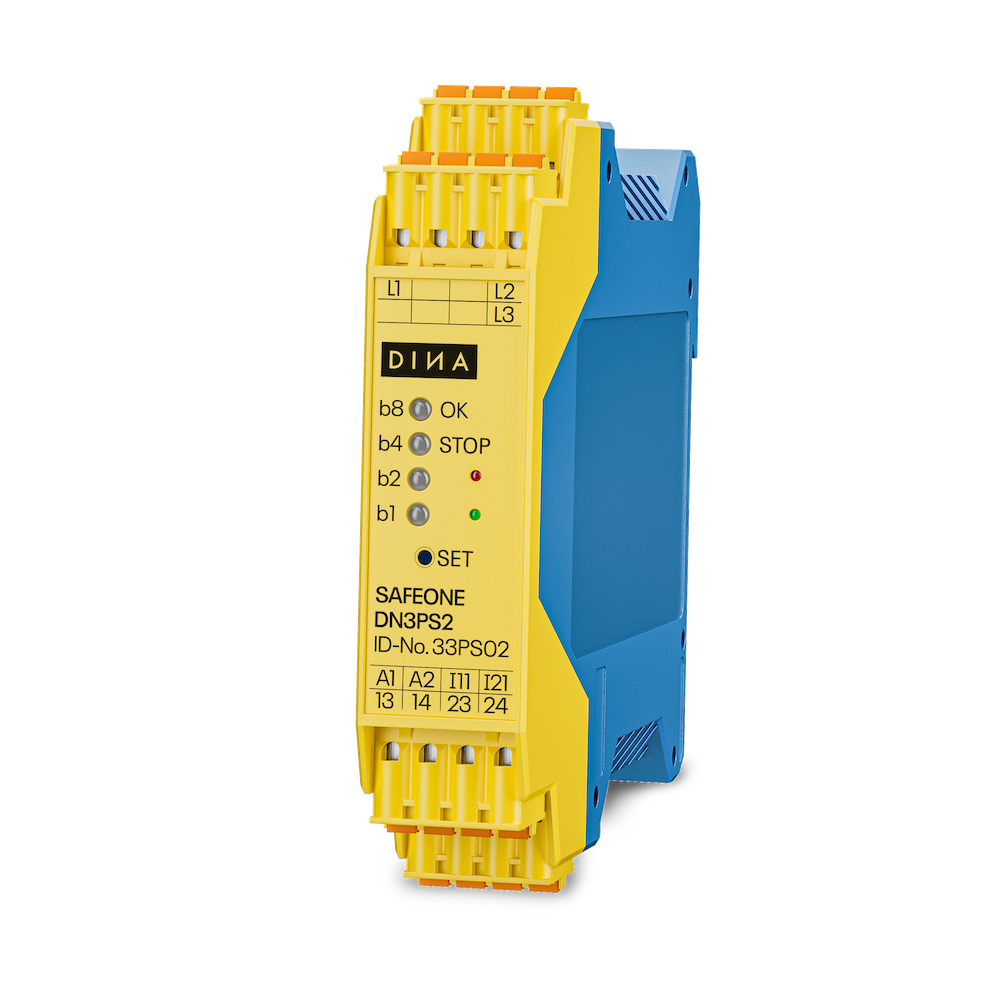

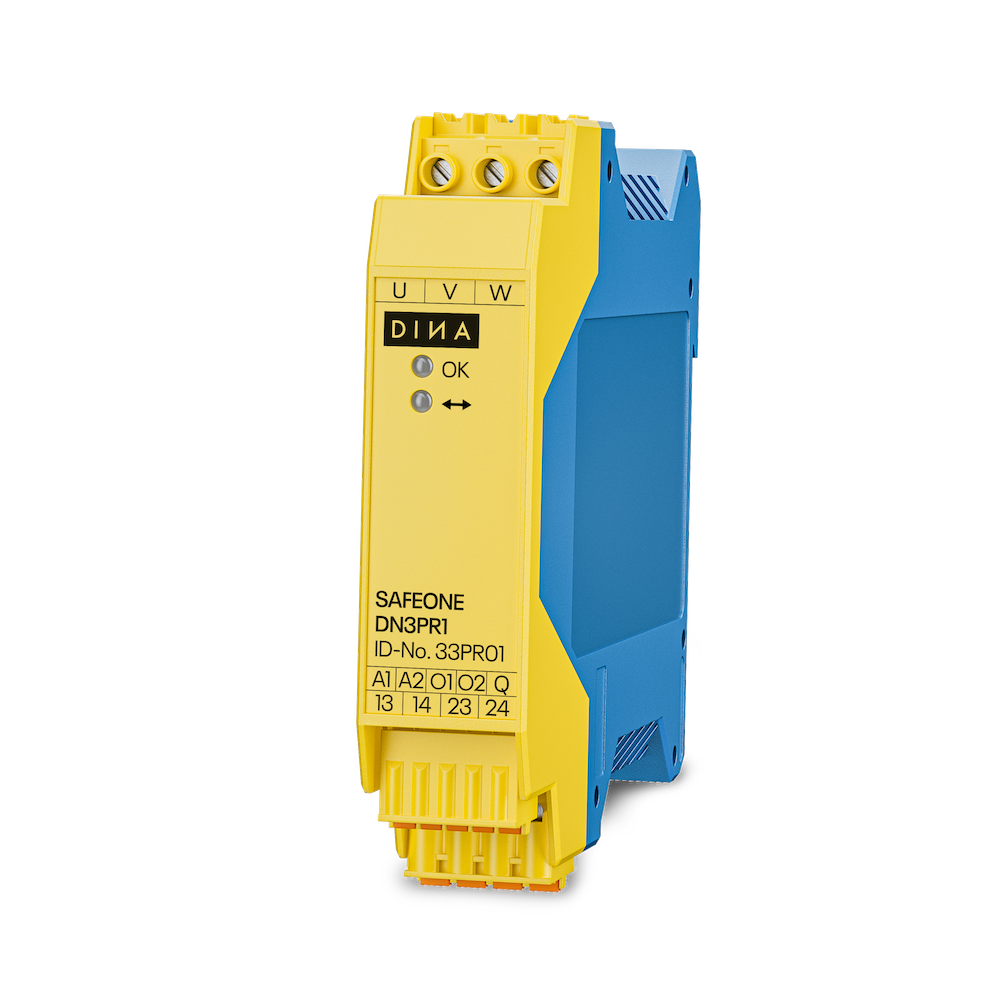

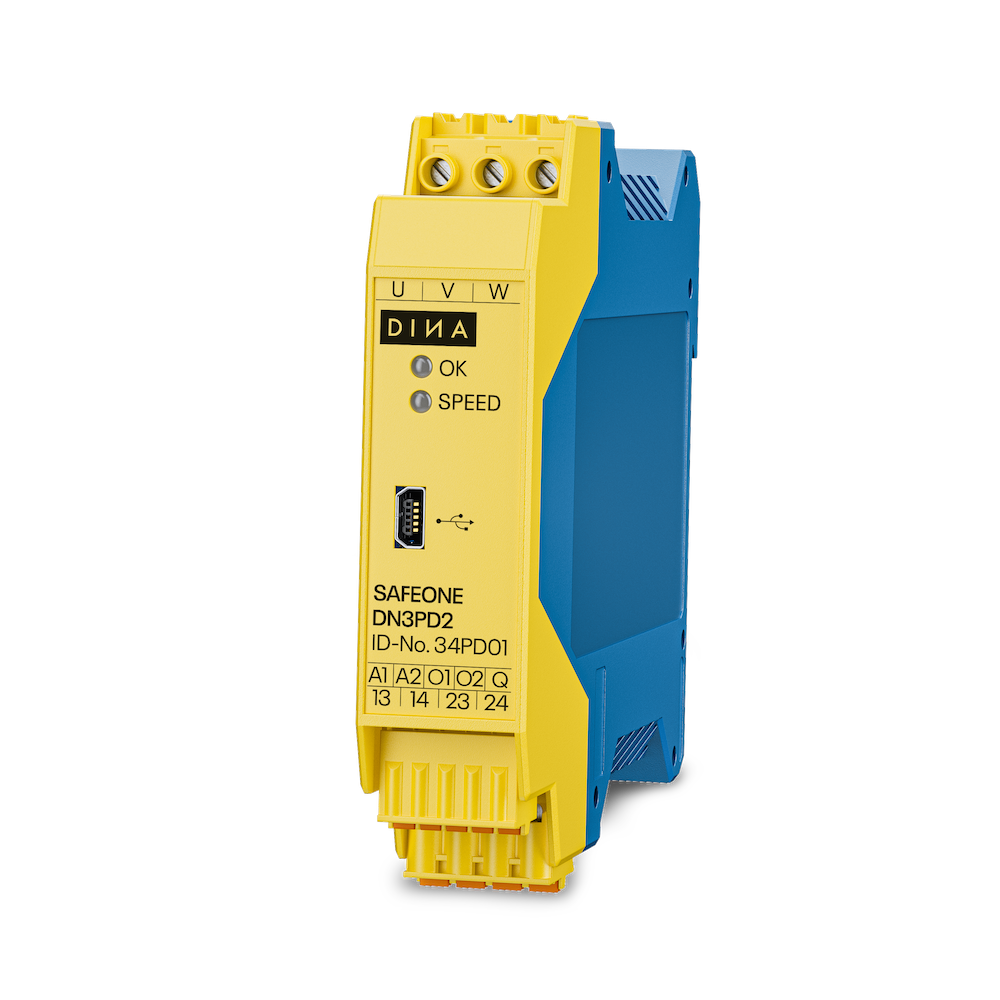

Weitere SAFEONE Standalone Module
