Was ist ein sicherer Drehzahlwächter und wozu wird er verwendet?

Ein sicherer Drehzahlwächter ist ein elektronisches Gerät, das dazu dient, die Drehzahl eines Motors oder anderer rotierenden Maschinenteile zu überwachen und im Falle von Überdrehzahlen automatisch abzuschalten. Dies dient der Vermeidung von Schäden an der Maschine und zum Schutz von Personen.

Welche Arten von Drehzahl-Relais gibt es?

Es gibt elektromechanische Drehzahlrelais, die durch eine Bewegung der Maschine aktiviert werden, und elektronische Drehzahlwächter, die über Sensoren die Drehzahl messen und auswerten. Unsere Drehzahlwächter sind sensorlos anwendbar. Sie benötigen kein externes Messsystem und sind somit platz- und ressourcensparend in der Implementierung.

Welche ISO-Zertifizierungen zeichnen die Drehzahlwächter DN3PD1 und DN3PD2 aus?

DN3PD1 und DN3PD2 erfüllen die Vorgaben durch die ISO 13849 bis Performance Level e, Kategorie 4. Zusätzlich erfüllen unsere sicheren Drehzahlwächter die Vorgaben durch die IEC 62061 mit SIL CL3/SIL3 und sind CE, sowie TÜV-Zertifiziert.

Was sind häufige Anwendungsbereiche unserer Drehzahlwächter?

Häufige Anwendung finden unsere Drehzahlwächter zB. in Dreiphasen-Motoren mit Frequenzumrichter, Einphasen-Wechselstrommotoren, Motoren mit Stern-Dreieck-Schaltung, sowie Servomotoren.

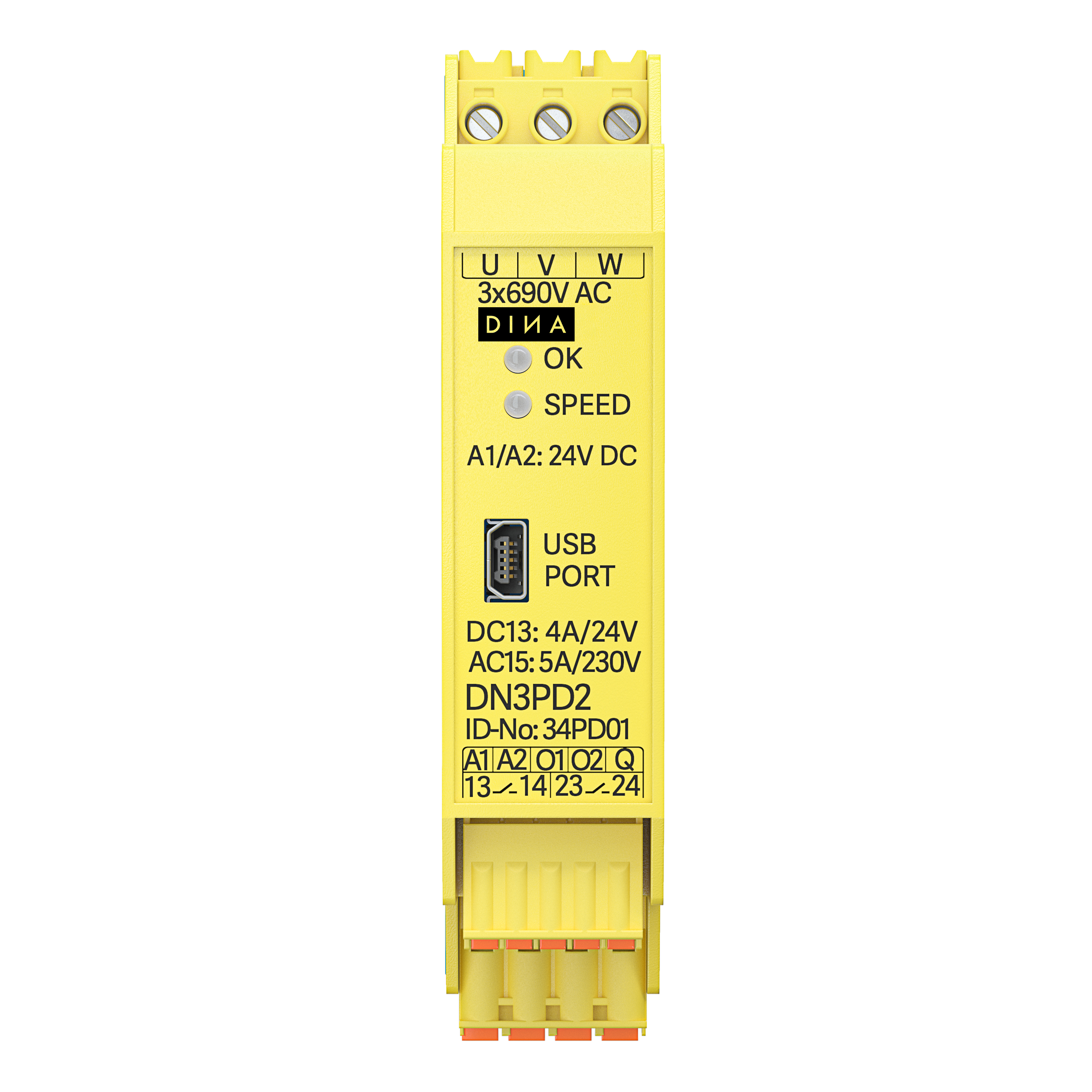

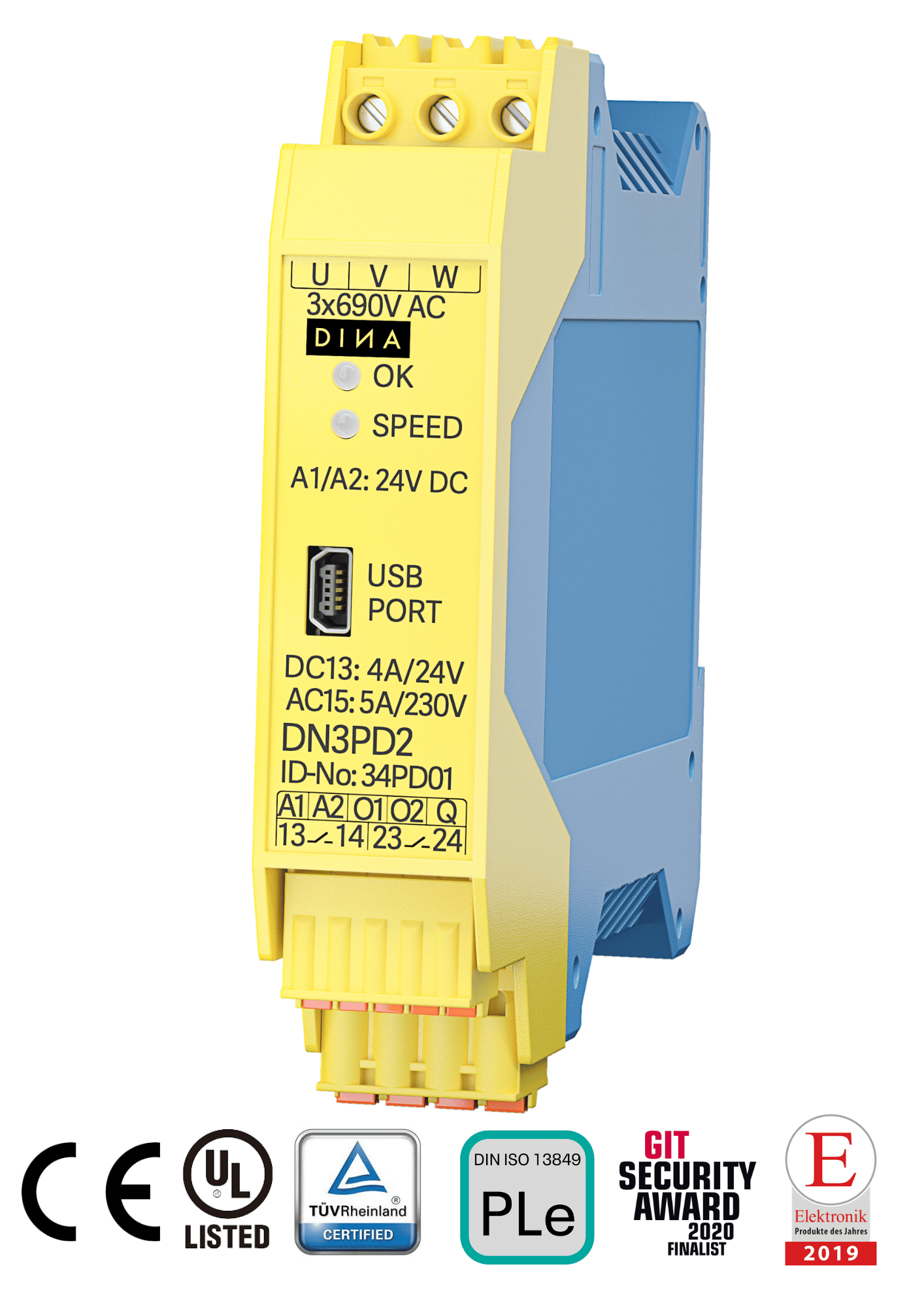

Drehzahlwächter SAFEONE DN3PD1 / DN3PD2

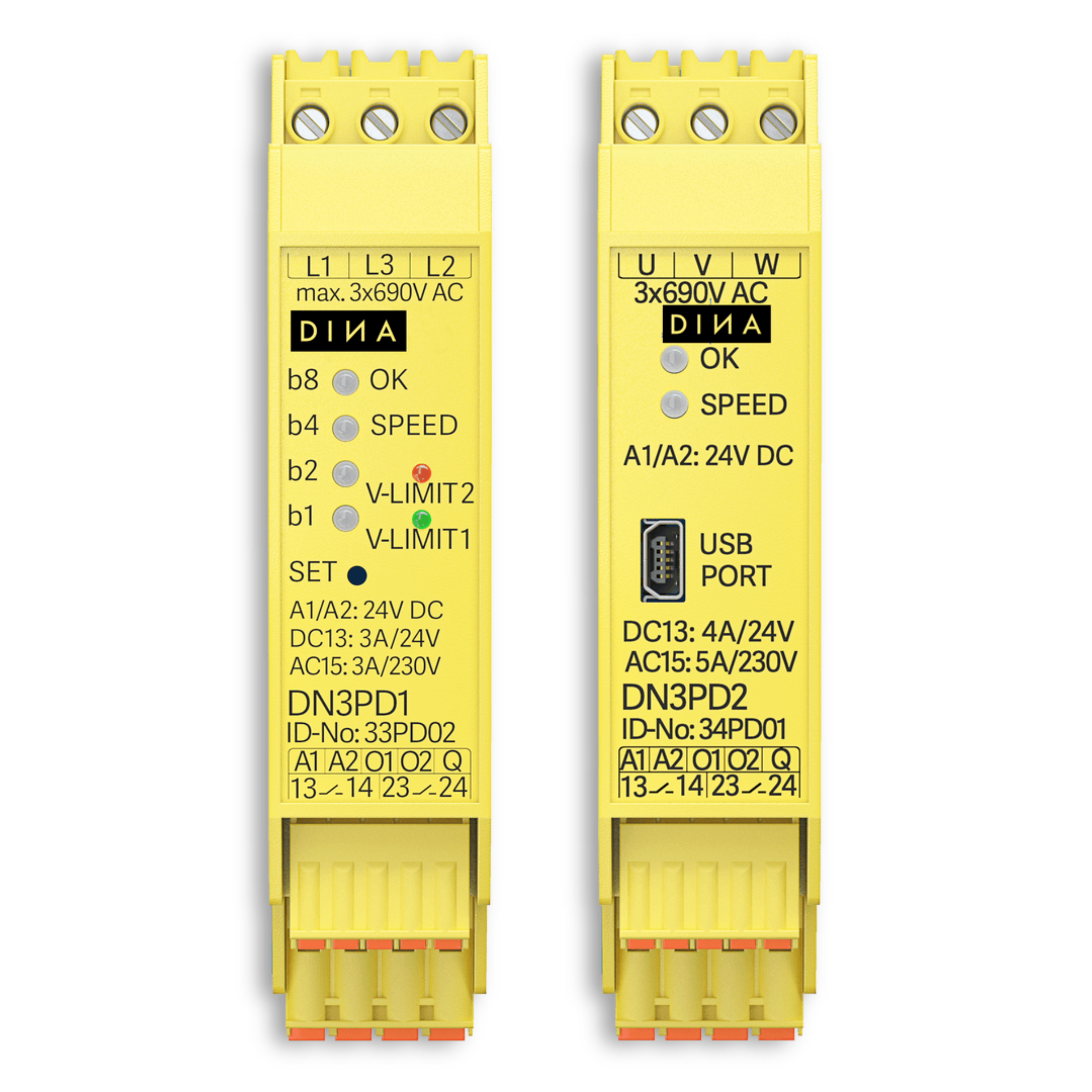

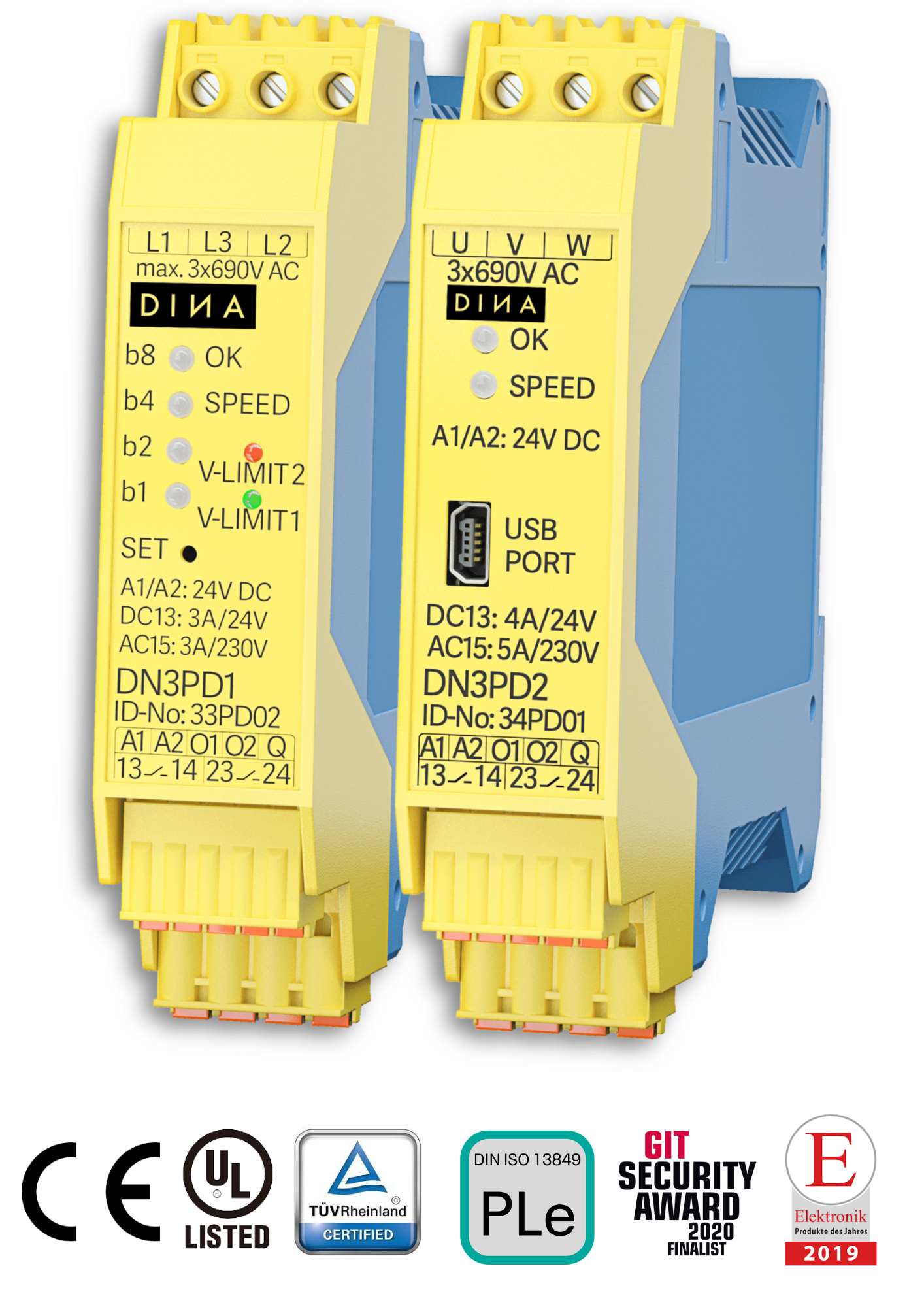

Unsere Drehzahlwächter SAFEONE DN3PD1 / DN3PD2 eignen sich für die sichere Drehzahlüberwachung in Anlagen und Maschinen und das ganz ohne Messsystem/Encoder.
Für die Messung des Betriebszustands sind weder Näherungsschalter noch Inkrementalgeber nötig.

Die Module sind in zwei verschiedenen Ausführungen verfügbar und erfüllen Performance Level e nach DIN ISO 13849-1.

Sensorlos

Passt in jeden Schaltschrank

Anpassbar durch Parametrier-Software

Produkt anfragen

Sichere Drehzahlüberwachung so einfach wie nie.

Unsere kompakten Drehzahlwächter benötigen im Vergleich zu herkömmlichen Lösungen der Antriebsüberwachung weder Näherungsschalter noch Inkrementalgeber für die Messung des Betriebszustands. Unsere innovativen Lösungen sind somit eine gute Wahl für die Nachrüstung bei Retrofits sowie bei der Planung modernster Maschinen bis Performance Level e. Der einfache Einbau und die benutzerfreundliche Parametrierung machen Sicherheit kinderleicht. Nur noch schnell die essenziellsten Parameter konfigurieren, alles andere haben wir schon für Sie erledigt.

Eigenschaften

Relais_Diagnose Ausgang sensorlos Betriebsspannung Breite 22,5mm PLe-2 SIL3-2

Safety Features

	DN3PD1	DN3PD2
Parametrierung	Hardware	Software
Hardware Diagnose/ LED	ja	ja
Safe Speed Range (SRS)	ja	ja
Safe Limited Speed (SLS)	ja	ja
Safe Maximum Speed (SMS)	ja	ja
Safe Operating Stop (SOS)	ja	ja
Safe Torque Stop (STO)	ja	ja
Safe Speed Monitor (SSM)	ja	ja
Safe Direction (SDR)	nein	nein

Technische Daten

	DN3PD1	DN3PD2
Baubreite	22,5 mm	22,5 mm
Schaltleistung	bis zu 3 A	bis zu 5 A
Ein- und Ausgänge	2 Relais-Ausgänge (1 sicherer Kontakt) + 2 Diagnose-Ausgänge	2 Relais-Ausgänge (1 sicherer Kontakt) + 2 Diagnose-Ausgänge
Anschlussklemmen	Federzugkraftklemmen, Schraubklemmen	Federzugkraftklemmen, Schraubklemmen
Zertifizierungen	PLe (EN ISO 13849-1), SIL3 (IEC 61508), SIL CL3 (IEC 62061), UL-certified	PLe (EN ISO 13849-1), SIL3 (IEC 61508), SIL CL3 (IEC 62061), UL-certified
Hardware-Parametrierung	Ja	Nein
Software-Parametrierung	Nein	Ja
Motion Monitoring	sensorlos	sensorlos
Hardware-Diagnose/LED	Ja	Ja
Safe Torque OFF (STO)	Ja	Ja
Safe Operating Stop (SOS)	Ja	Ja
Safe Speed Range (SSR)	Ja	Ja
Safe Speed Monitor (SSM)	Ja	Ja
Safe Limited Speed (SLS)	Ja	Ja
Safe Maximum Speed (SMS)	Ja	Ja
Safe Direction (SDR)	Nein	Nein
Muting Funktion (bypass)	Nein	Nein

Allgemeine Daten

Einschaltdauer	100%
Schutzart	IP20
Schutzart Einbauort	Schaltschrank, mind. IP54
Einbaulage	beliebig
Luft- und Kriechstrecken zwischen Stromkreisen	gemäß DIN EN 501788
Bemessungsisolationsspannung	400V AC
Bemessungstoßspannung/ Isolierung	Basisisolierung 6kV: zwischen allen Strompfaden und Gehäusen sichere Trennung, verstärkte Isolierung 8kV: zwischen U, V, W und USB Schnittstelle zwischen U,V,W und A1, A2, O1,O2 zwischen U, V, W und 13/14, 23/24
Verschmutzungsgrad	2
Überspannungskategorie	III
Gehäusematerial/ Typ	Polyamid PA nicht verstärkt/ ME/ Fa. Phoenix Contact
Abmessungen	B x H x T/ 22,5 x 114 x 111mm

Eingangsdaten

Betriebsspannung	24V DC -15%/+10% bei Verpolschutz
Stromaufnahme bei 24V DC	typ. 80mA
Stromaufnahme U, V, W	0,35mA bis 690V AC
Eingangsspannung an U, V, W	90 bis 690 V
Grenzfrequenz an U, V, W	1200 Hz
Mindest-PWM	2kHz
Messunsicherheit	1%
Schalthysterese	10%
Leistungsaufnahme an A1/A2	typ. 1,9W
Statusanzeige	2x LED 2-farbig
Schutzbeschaltung	Überspannungs- und Verpolschutz für Betriebsspannung
Quittiereingang Q	24V DC digital

Ausgangsdaten

Relaisausgänge: Freigabestrompfade
Kontaktausführung	Freigabekontakte
Kontaktmaterial	AgSnO2
Schaltspannung	24V DC/ 230V AC
minimaler Schaltstrom	3mA/ 24V DC
Maximaler Schaltstrom	6A/ 24V DC/ 230V AC
Kurzschlussfestigkeit	1000A SCPD 6A gL/gG
mechanische Lebensdauer	10^7 Schaltspiele
Ansprechzeit	Anzahl der Messzyklen x (Periodendauer (Kehrwert der Frequenz) + max. 2ms Auswertezeit) + max. 10ms Relaisansprechzeit
Ausgangssicherung	6A gL/gG
B10d Werte nach DIN EN 61810-2- 1, 2012	AC15: 5A/230V, > 2x10^5 DC13: 4A/24V DC, >3x10^5 AC1: 6A/230V DC, >2x10^5 DC1: 6A/24V DC, >7x10^6 Schaltspiele
Summenstrom 13-14und 23-24	Bei Parallelschaltung: 6A Bei serieller Schaltung: 3A
Meldeausgänge
Anzahl der Ausgänge	2 (nicht sicherheitsgerichtete, digitale Ausgänge O1, O2)
Strom	≤ 100mA, kurzschluss- und überlastsicher
Spannung	UBN-1V

Blockschaltbild DN3PD2

Applikationsbeispiel DN3PD2

Ausgangskontakte zur parallelen Ansteuerung von 2 Schützen, deren Ausgangskontakte seriell geschaltet sein müssen

Bildschirmfoto 2022-10-10 um 14.33.59

Bildschirmfoto 2022-10-10 um 14.34.13

Stopp-Kategorie nach IEC 60204	0
Kategorie nach DIN ISO 13849	4
Performance Level	e
Anforderungsrate	< 12 Monate
Proof-Test-Intervall	20 Jahre

Gebrauchskategorie	PFHd [h]	MTTFd [a]	DCavg
6A DC1 2 Schaltspiele/h	5,38 x 10-^9	441	99%
4A DC13 2 Schaltspiele/h	1,33 x 10-^8	198	99%
6A AC1 2 Schaltspiele/h	1,87 x 10-^8	153	99%
5A AC15 2 Schaltspiele/h	1,87 x 10-^8	153	99%
