Phasenwächter

SAFEONE DN3PW



Die Phasenwächter überwachen zuverlässig die Versorgungsspannung in dreiphasigen Netzen. Der SAFEONE DN3PW2 ist für sicherheitsgerichtete Anwendungen ausgelegt, während der SAFEONE DN3PW1 sich optimal für nicht-sicherheitsgerichtete Einsatzbereiche eignet.

Erstes Sicherheitsschaltgerät zur sicheren Phasenüberwachung
Einfache Diagnose und kompakter Schutz
Erkennung von Spannungsfehlern und Phasenstörungen


Zum SAFEONE DN3PW2

Zum SAFEONE DN3PW1

20250804_Produktbild_Phasenwächter_PW1_PW2



Sicherer Phasenwächter SAFEONE DN3PW2



Das Sicherheitsschaltgerät SAFEONE DN3PW2 überwacht die drei Phasen der Versorgungsspannung elektrischer Anlagen oder Anlagenteile auf Phasenlage und Spannungswerte. Das Gerät kann bei sicheren Anwendungen eingesetzt werden, bei denen ein Ausfall die Gefährdung von Personen oder die Beschädigung von Maschinen zur Folge haben kann.



Ihre Vorteile auf einen Blick.
Unabhängig _ Freiheit

Einzigartig am Markt

Der SAFEONE DN3PW2 ist das erste serienreife, separate Sicherheitsschaltgerät für die sichere Phasenüberwachung.
Kompakte Module _ Kompakte Bauweise

Einfache Diagnose und kompakter Schutz

Das Gerät ermöglicht eine einfache Diagnose über LED-Anzeigen und bietet kompakten Schutz vor den Folgen von Netzstörungen.
Suche

Erkennung von Phasenfehlern

Der SAFEONE DN3PW2 erkennt die wichtigsten Phasenfehler wie Phasenausfall, Asymmetrie sowie Unter- und Überspannung.
Retrofit

Einstellbare Reaktionszeit

Die Reaktionszeit des Phasenwächters kann individuell eingestellt werden.
Parametrierbar

Anpassungsfähig an jede Netzsituation

Teachen für Netze mit starken Spannungsschwankungen oder 400V fix für stabile Netze.



PW2_Merkmal (9)Produktseite DN3PW1 Symbole20250803_PW2_Merkmal_MeldeausgangPW2_Merkmal (5)20250804_PW2_Merkmal_ReferenzspannungPW2_Merkmal (4)5-4Breite 22,5mmPLd MerkmalSIL 2 Merkmal



Messeingänge

Messeingänge L1, L2, L3
Maximale Nennspannung 277/480V AC
Minimale Nennspannung (teachen) 80V/140V AC
Eingangsfrequenz 50 bis 60 Hz
Maximale Stromaufnahme 0,55mA je Eingang
Maximale Leitungslänge 30m



Allgemeine Daten

Schutzart (Gehäuse und Klemmen) IP20
Schutzart (Einbauort) min. IP 54
Luft- und Kriechstrecken zwischen den Stromkreisen gemäß DIN EN 50178
Bemessungsisolationsspannung (13/14, 23/24) 480V AC
Bemessungsstoßspannung / Isolierung 6 kV
Verschmutzungsgrad 2
Überspannungskategorie III
Gehäusematerial Polyamid PA nicht verstärkt



Umgebungsbedingungen

Betriebstemperatur -10 °C bis + 55 °C
Lagertemperatur -40 °C bis + 85 °C
Höhe des Einsatzgebietes < 2000 m über NN
Schock 10g



Weitere technische Daten finden Sie im Handbuch, das Sie unter Downloads herunterladen können.

Blockschaltbild

20250808_Blockschaltbild_PW2



Applikationsbeispiel

20250727_Applikationsbeispiel_PW2

S1= Schalter zur Deaktivierung der Überwachung

Sicherheitstechnische Kenngrößen nach DIN EN ISO 13849-1:2023-12

Kategorie 3
Performance Level d
MTTFd [a]
DC13, 1A, 10 Schaltspiele/h		 100



Sicherheitstechnische Kenngrößen nach EN ISO 61508-High Demand

HFT 1
SIL 2
PFHd [h]
DC13, 1A, 10 Schaltspiele/h		 4,29 x 10⁻⁸
Anforderungsrate < 12 Monate
Gebrauchsdauer 240 Monate

Handbuch

EG-Konformitätserklärung

EG-Baumusterprüfbescheinigung



 EPLAN-Makros

 Sistema-Bibliothek

DINA STEP-Module

Anwendung

In Fertigungslinien mit Elektrohängebahnen (EHB) überwacht der sichere Phasenwächter gezielt Stromschienen. Wird eine Schiene abgeschaltet, erkennt das Gerät das und ermöglicht so das kontrollierte Stillsetzen einer Anlage.

Bei Antrieben, die Energie ins Netz zurückführen können (z. B. im Bremsbetrieb), stellt der sichere Phasenwächter sicher, dass nur dann eingespeist wird, wenn die Versorgungsspannung korrekt, vollständig und stabil ist.



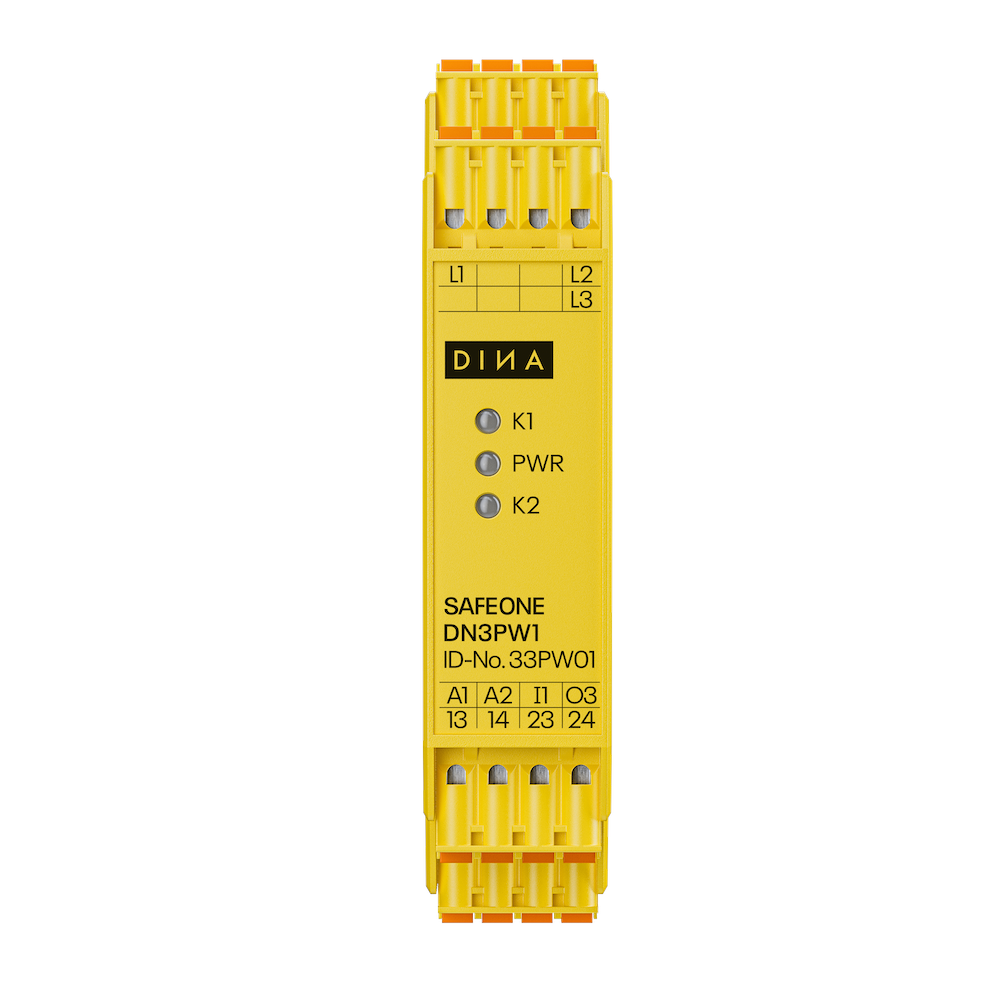

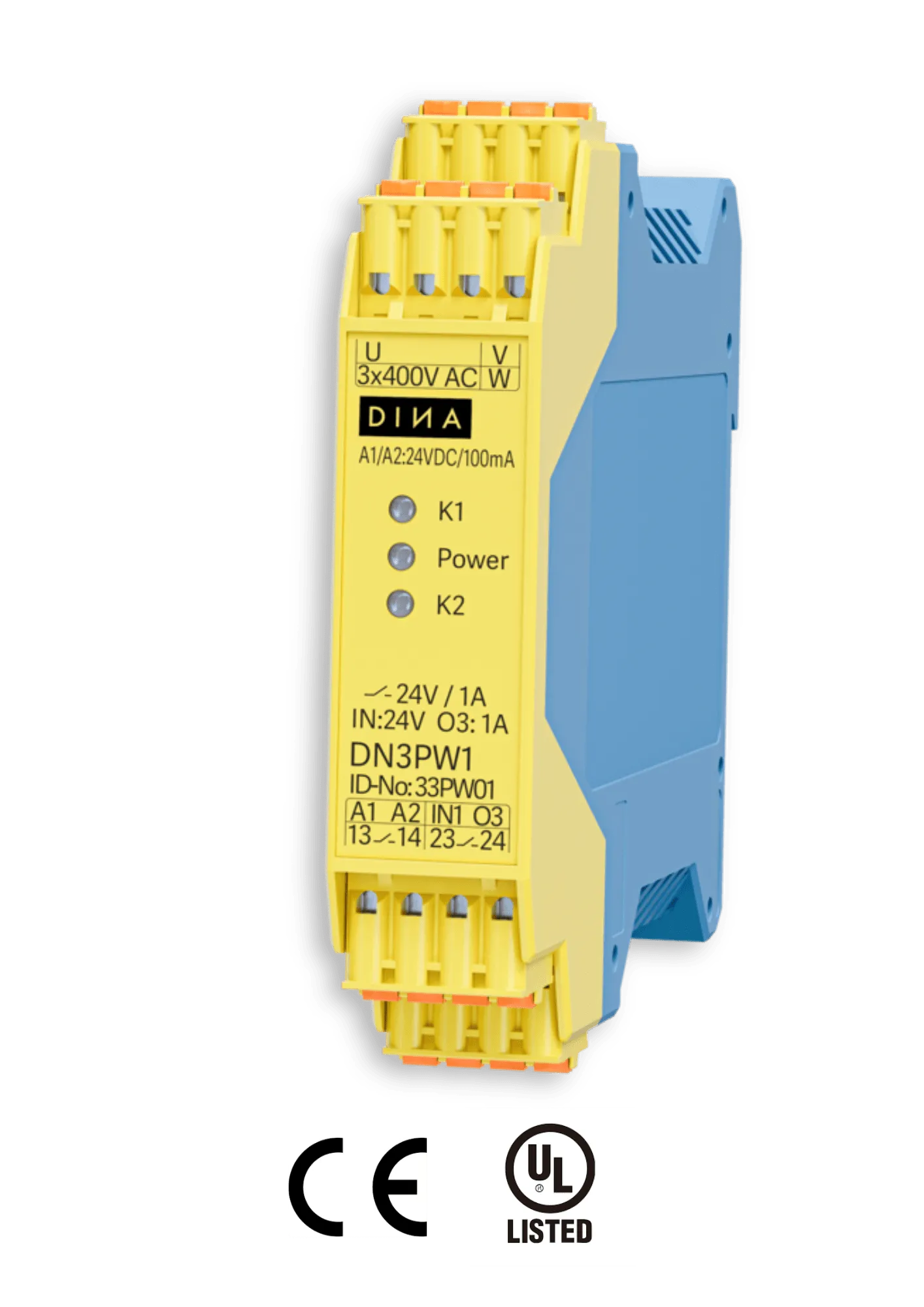

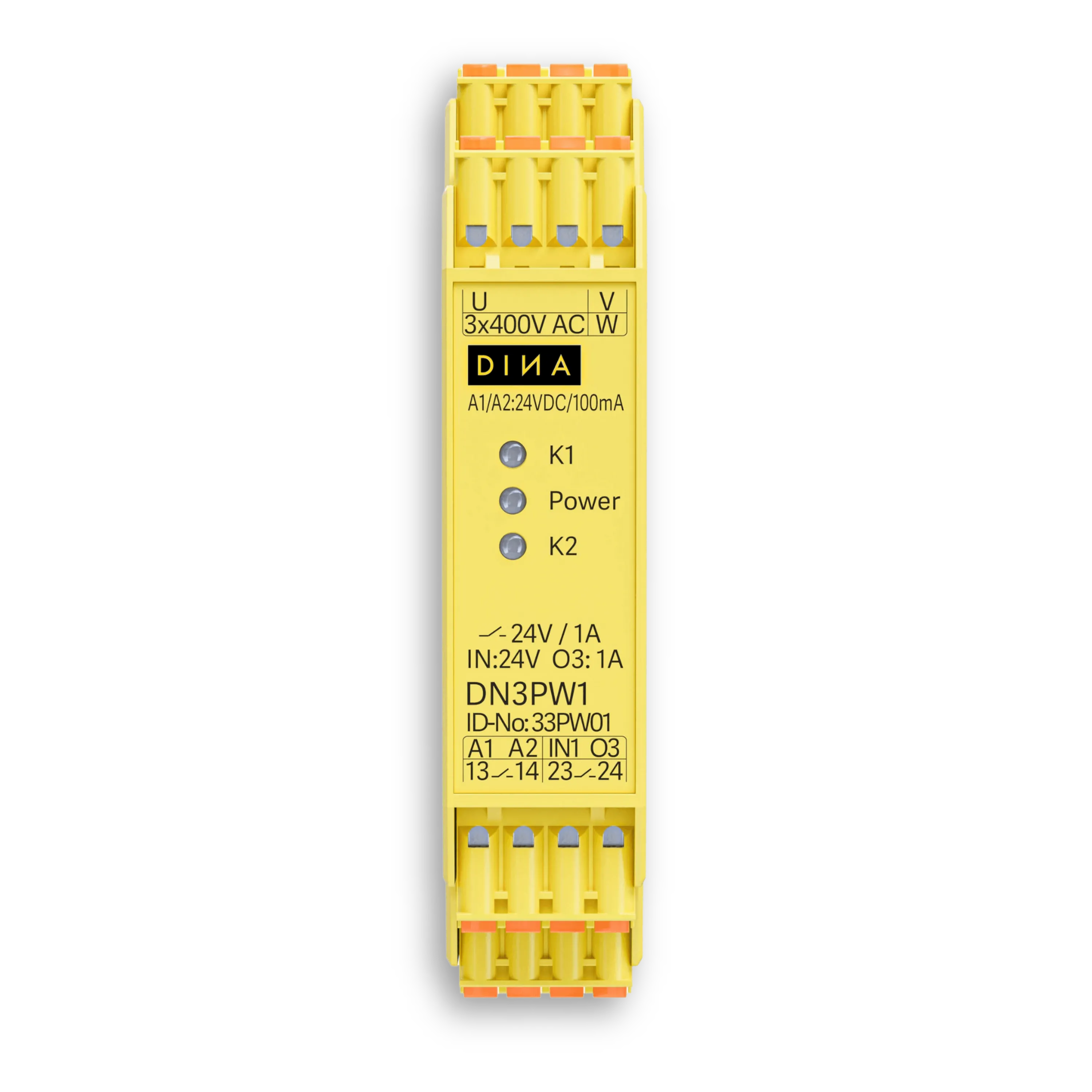

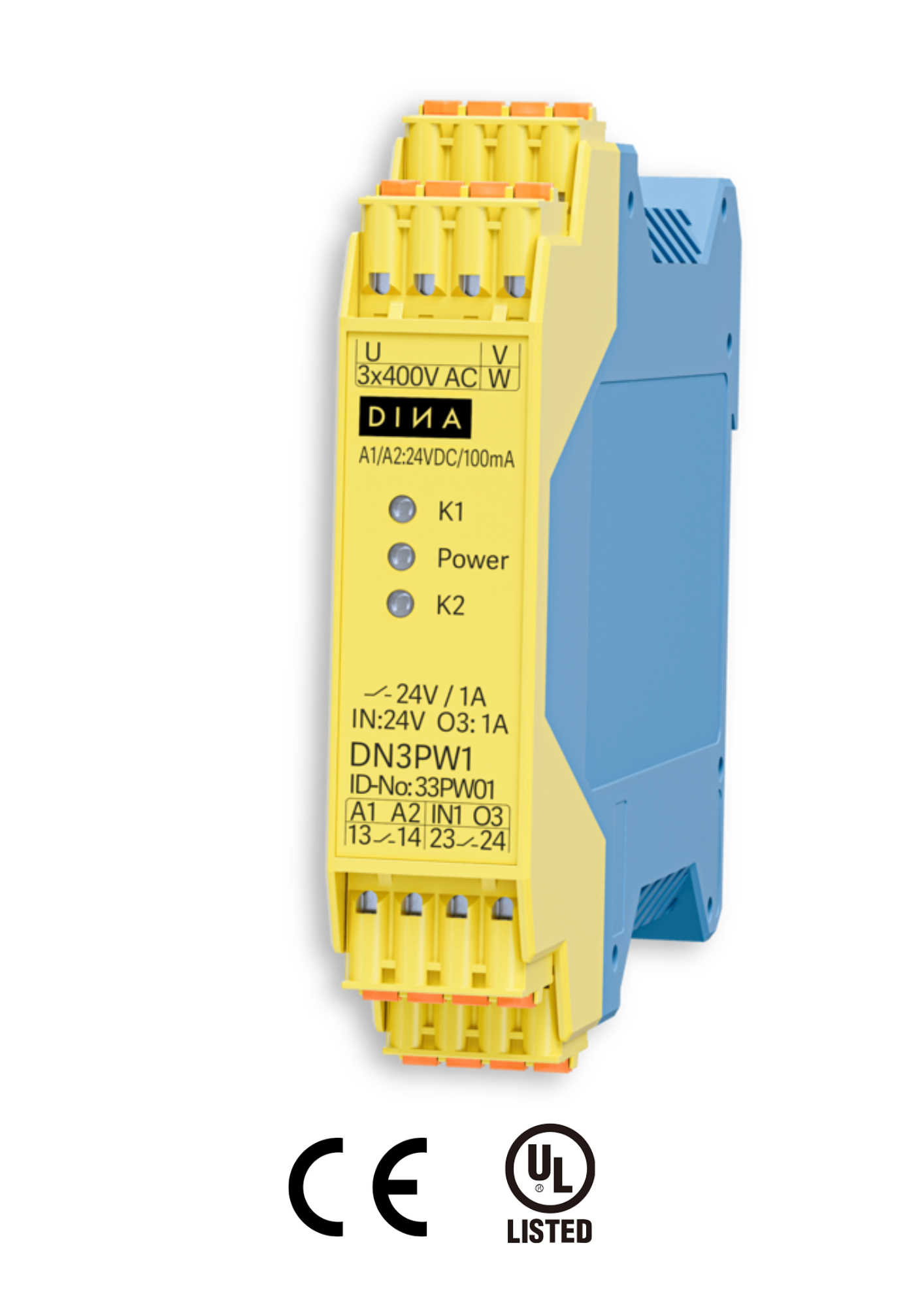

Phasenwächter SAFEONE DN3PW1



Der SAFEONE DN3PW1 überwacht die drei Phasen der Versorgungsspannung elektrischer Anlagen oder Anlagenteile auf Phasenlage und Spannungswerte. Im Fehlerfall reagiert er innerhalb von mindestens zehn Millisekunden. Das Schaltgerät ist nicht für sicherheitsgerichtete Einsatzbereiche vorgesehen.



Ihre Vorteile auf einen Blick.
Kompakte Module _ Kompakte Bauweise

Einfache Diagnose und kompakter Schutz

Das Gerät ermöglicht eine einfache Diagnose über LED-Anzeigen und bietet kompakten Schutz vor den Folgen von Netzstörungen.
Suche

Erkennung von Phasenfehlern

Der SAFEONE DN3PW1 erkennt die wichtigsten Phasenfehler wie Phasenausfall, Asymmetrie sowie Unter- und Überspannung.
Retrofit

Schnelle Reaktionszeit

Der Phasenwächter reagiert blitzschnell im Fehlerfall innerhalb von mindestens 10 ms.



PW2_Merkmal (2)Produktseite DN3PW1 Symbole  3-Nov-24-2022-10-50-56-8953-AM 3 5-4 Breite 22,5mm



Messeingänge

Messeingänge L1, L2, L3
Maximale Nennspannung 540V AC
Nominalspannung 400V AC
Messspannungstoleranz -15%/+10%
Maximale Stromaufnahme 0,55mA je Eingang



Allgemeine Daten

Schutzart (Gehäuse und Klemmen) IP20
Schutzart (Einbauort) min. IP 54
Luft- und Kriechstrecken zwischen den Stromkreisen gemäß DIN EN 50178
Bemessungsisolationsspannung  50V AC
Bemessungsstoßspannung / Isolierung 0,8 kV
Verschmutzungsgrad 2
Überspannungskategorie III
Gehäusematerial Polyamid PA nicht verstärkt



Umgebungsbedingungen

Betriebstemperatur -10 °C bis + 55 °C
Lagertemperatur -40 °C bis + 85 °C
Höhe des Einsatzgebietes < 2000 m über NN



Weitere technische Daten finden Sie im Handbuch, das Sie unter Downloads herunterladen können.

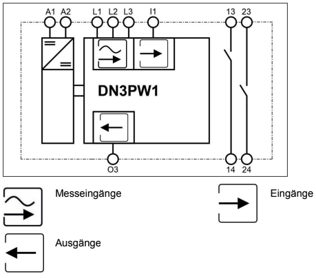

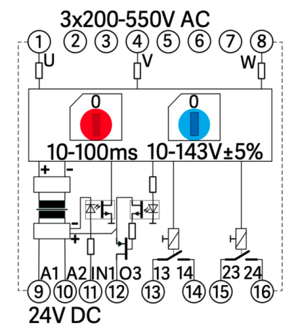

Blockschaltbild

20250808_Blockschaltbild_PW2

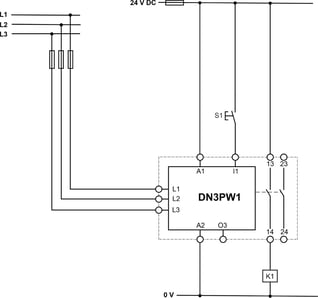

Applikationsbeispiel

20250727_Applikationsbeispiel_PW2

S1= Schalter zur Deaktivierung der Überwachung

Kontaktlebensdauer

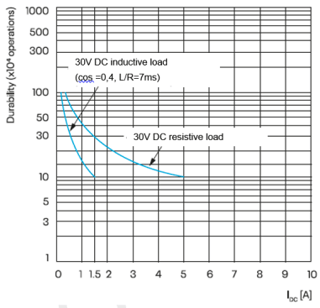

Elektrische Lebensdauer der Ausgangskontakte gemäß DIN EN 60947-5-1/Anhang C.3

Bildschirmfoto 2022-10-14 um 15.57.36

Handbuch

EG-Konformitätserklärung

 EPLAN-Makros

 Sistema-Bibliothek

DINA STEP-Module

Anwendung

Bei Maschinen, die unter instabilen Netzbedingungen betrieben werden, überwacht der Phasenwächter die Versorgungsspannung. Droht ein Netzausfall, erkennt das Gerät dies blitzschnell und ermöglicht es, Bewegungen rechtzeitig zu stoppen oder zurückzufahren – bevor Werkstücke, Werkzeuge oder Anlagenteile beschädigt werden.

Bei Antrieben, die Energie ins Netz zurückführen können (z. B. im Bremsbetrieb), stellt der sichere Phasenwächter sicher, dass nur dann eingespeist wird, wenn die Versorgungsspannung korrekt, vollständig und stabil ist.



Phasenwächter anfragen.


Haben Sie Interesse? Dann setzen wir uns gerne mit Ihnen in Verbindung.
