Sichere
Kompaktsteuerung
SAFEONE XS
SAFEONE XS ersetzt bis zu vier einzelne Not-Halt-Relais durch nur eine kompakte Sicherheitssteuerung. Dabei vereint die multifunktionale Kompaktsteuerung Not-Halt-Überwachung, Schutztürüberwachung, Betriebsartenwahlschalter sowie berührungslos wirkende Schutzeinrichtungen in einer Einheit. Das spart Platz im Schaltschrank, reduziert den Verdrahtungsaufwand und senkt die Hardwarekosten.
Multifunktionale Kompaktsteuerung zur Überwachung von Schutzeinrichtungen
Lizenzfreie Konfigurationssoftware
Eigenschaften
Überblick über die Funktionen der Kompaktsteuerungen
| SAFEONE XS | SAFEONE XD | SAFEONE DS | |
| Sicherheitskreise | max. 4 | max. 4 | max. 3 |
| Stillstandsüberwachung | Nein | Ja | Ja |
| Drehzahlüberwachung | Nein | Ja | Ja |
| Drehrichungsüberwachung | Nein | Ja | Nein |
| Not-Halt Überwachung | Ja | Ja | Ja |
| Schutztürüberwachung | Ja | Ja | Ja |
| Zustimmtaster | Ja | Ja | Ja |
| berührungslos wirkende Schutzeinrichtungen |
Ja | Ja | Nein |
Überblick über die Sicherheitsfunktionen der Kompaktsteuerungen
| Sicherheitsfunktion | SAFEONE XS | SAFEONE XD | SAFEONE DS |
| STO | Ja | Ja | Ja |
| SS1 | Nein | Ja | Ja |
| SS2 | Nein | Ja | Nein |
| SDI | Nein | Ja | Nein |
| SLS | Nein | Ja | Ja |
| SSM | Nein | Ja | Nein |
| SMS | Nein | Ja | Ja |
| SOS | Nein | Ja | Ja |
| SLI | Nein | Ja | Nein |
Versorgung
| Betriebsspannung UB | 24 V DC (-15/+10%) |
| Stromaufnahme bei 24V | 50 mA |
| Leistungsaufnahme an A1/A2 | 1,2 W |
Digitale Eingänge
| Eingänge | 10 sicherheitsgerichtete Eingänge I1 - I10 |
| Stromaufnahme | typ. 4 mA (bei UB) |
| Eingangsspannungsbereich "0"-Signal | 0...5 V DC |
| Eingangsspannungsbereich "1"-Signal | 15 V DC...30 V DC |
Analoge Eingänge
| Eingänge | 8 analoge Eingänge 11 - 18 |
| Eingangsspannung | 0 bis 10V |
| Genauigkeit | ±3% vom Endwert |
| Eingangsimpedanz | > 5 KΩ |
Halbleiterausgänge
| Ausgänge | O1, O2 | IO1, IO2 |
| Ausgangsart |  PNP |
 PNP |
| Spannung | 24 V | 24 V |
| Max. Schaltstrom | 1 A | 0,5 A |
| Max. Summenstrom | 2 A | 1 A |
| Min. Schaltstrom | 1 mA | 1 mA |
Kontaktausgänge
| Ausgänge | 13/14, 23/24 |
| Kontaktmaterial | Ag Legierung |
| Ausgangsführung |  |
| Performance Level | PLd |
| Min. Schaltstrom | 10 mA |
| Schaltvermögen nach IEC 60947-5-1 | DC13: 1A/30V DC |
| Mechanische Lebensdauer | 5 x 107 Schaltspiele |
| Kontaktabsicherung | 3 A gL/gG |
| Ansprech-/Rückfallzeit typisch | 10 ms / 10 ms |
Allgemeine Daten
| Schutzart (Gehäuse und Klemmen) | IP 20 |
| Schutzart | min. IP 54 |
| Luft- und Kriechstrecken zwischen den Stromkreisen | gemäß DIN EN 50178 |
| Bemessungsisolationsspannung | 50V AC |
| Bemessungsstoßspannung / Isolierung | 0,8 kV |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Gehäusematerial | Polyamid PA nicht verstärkt |
Anschlussdaten
| Klemmen | Federkraftklemmen, steckbar |
| Leiterquerschnitt | 0,25 - 1,5mm2 |
| Leiterquerschnitt AWG | AWG 24...16 |
| Leiterart | Flexibel mit Aderendhülse ohne Kunststoffhülse |
| Abisoliergänge | 9 mm |
Umgebungsbedingungen
| Betriebstemperatur | -10 °C bis +55 °C |
| Lagertemperatur | -40 °C bis +85 °C |
| Höhe des Einsatzgebietes | < 2000 m über NN |
| Schock | 11g |
| Vibration | 2g |
Abmessungen
| B x H x T | 22,5 x 114 x 111 mm (0.886 x 4.488 x 4.370 in) |
| Größe der Normschiene | 35 mm (1.378 in) |

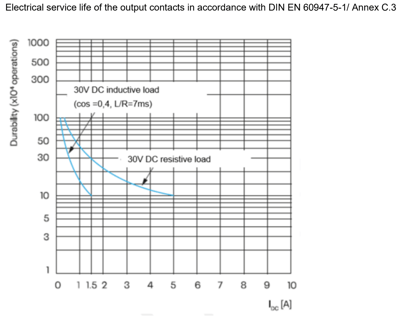

Kontaktlebensdauer

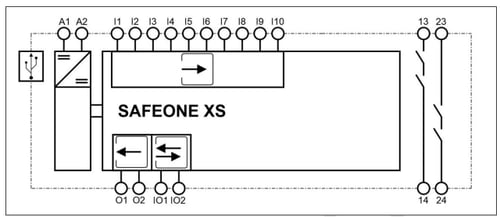

Blockschaltbild

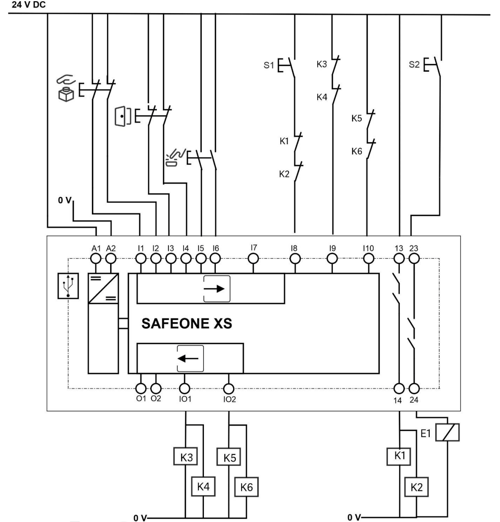

Applikationsbeispiel
| Legende | |
 |
Not-Halt Schalter |
 |
Schutztür |
 |
Zustimmtaster |
| S1 | Quittiertaster Not-Halt |
| S2 | Entriegelung Schutztür |
| E1 | Zuhaltung Schutztür |
